燒FET疑問???

Johnnykut

話說兩星期前買了部BUGGY,自己改了FET,一直相安無事,在家玩得好開心,,
早兩天玩完放下去肚睡,第二天早上老婆我,車子沒開但自己會動,拿電出來倒頭再睡

下班回家玩了1分鐘左不夠粒fet竟然出煙,發現兩棟 ic 燒了,
家中還有4顆,馬上換了~~~~開車,沒有煙,玩了1排電.......

第2天早上想練習一下再上班,怎料又出煙了
自問焊接手工ok,而且check過沒有短路,而我所換的fet是8858Cz,,見現在比較多人用,應該是好東西~~

請教下電子高手可以教教我有什麼情況下會導致燒fet??
小弟是香港人,所以希望各大大可以用文字教教我~~~感激~~~!!!

fox

1.焊接時的溫度是否過高！
2.焊接完成後，是否有清潔電路板，清除助焊劑！

Johnnykut

fox 發表於 2014-6-23 01:45
1.焊接時的溫度是否過高！
2.焊接完成後，是否有清潔電路板，清除助焊劑！ ...

焊鐵恆定250度左右，速度適
焊接完後有用99度酒精擦了一下，但沒仔細

暫時唯一想到的原因是助焊劑受潮沾滿水氣而導電引致短路
其他的就想不到了

fox

Johnnykut 發表於 2014-6-23 02:00
焊鐵恆定250度左右，速度適
焊接完後有用99度酒精擦了一下，但沒仔細

1.脫焊後，將表面整平，整理乾淨。
2.溫度可以的話，在225以下，最好在220。要看焊鍚材質成份。
3.焊1 Pin就停，等它降溫。降溫後再焊另1 Pin。
4.IC底部有助焊劑，擦不到。必須要用洗的。洗完再噴乾，再乾燥。

Johnnykut

fox 發表於 2014-6-23 09:04
1.脫焊後，將表面整平，整理乾淨。
2.溫度可以的話，在225以下，最好在220。要看焊鍚材質成份。
3.焊1 Pi ...

謝謝提點，，ic今天會寄到，
保險一點，今天晚上會把全部脫焊焊，從新做一次

fox

Johnnykut 發表於 2014-6-23 12:25
謝謝提點，，ic今天會寄到，
保險一點，今天晚上會把全部脫焊焊，從新做一次 ...

PCB板上，用烙鐵加熱，不可以一次加太熱！
加熱過久，或溫差過大的加熱，會造成銅箔脫落。
也會造成其它週邊零件損壞。

Johnnykut

保險起見,決定把所有ic拆下,換新的~
所有細節要做足,不偷懶

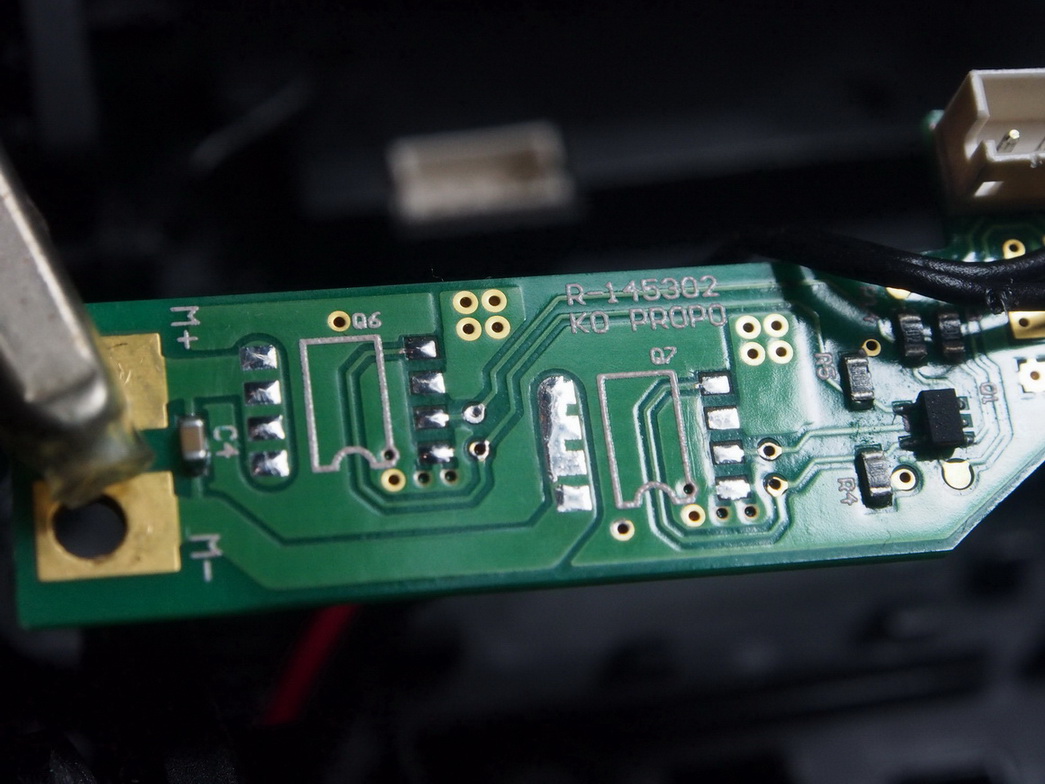

先拆下ic,把pcb洗乾淨

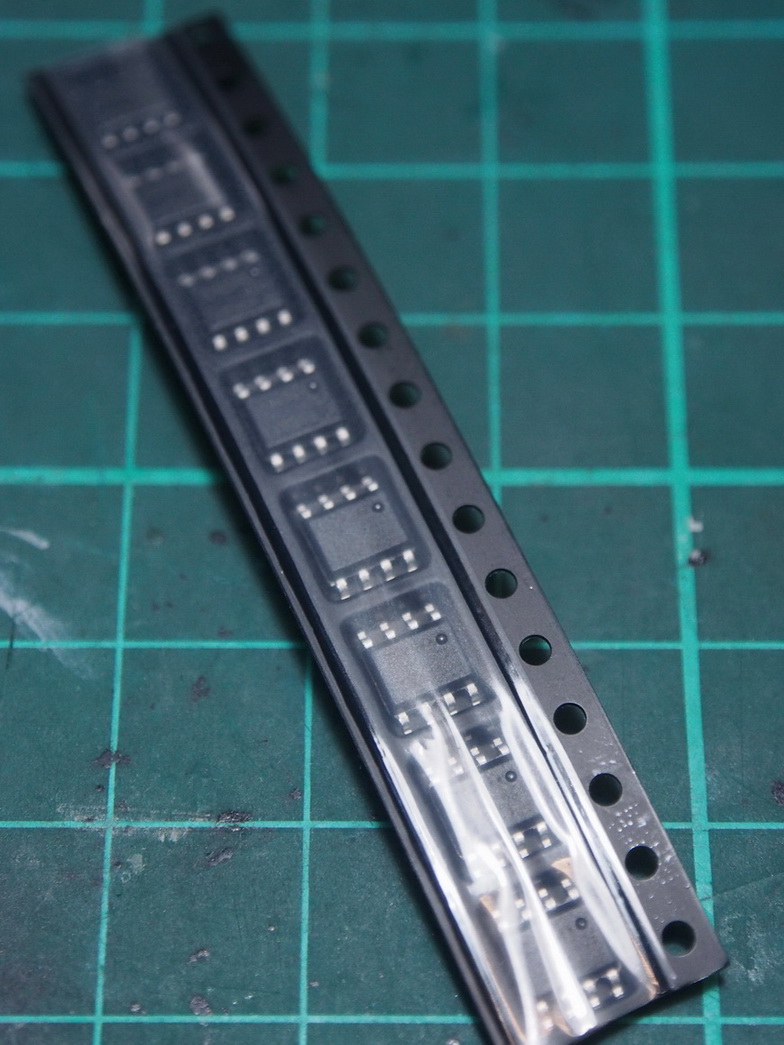

ic到手

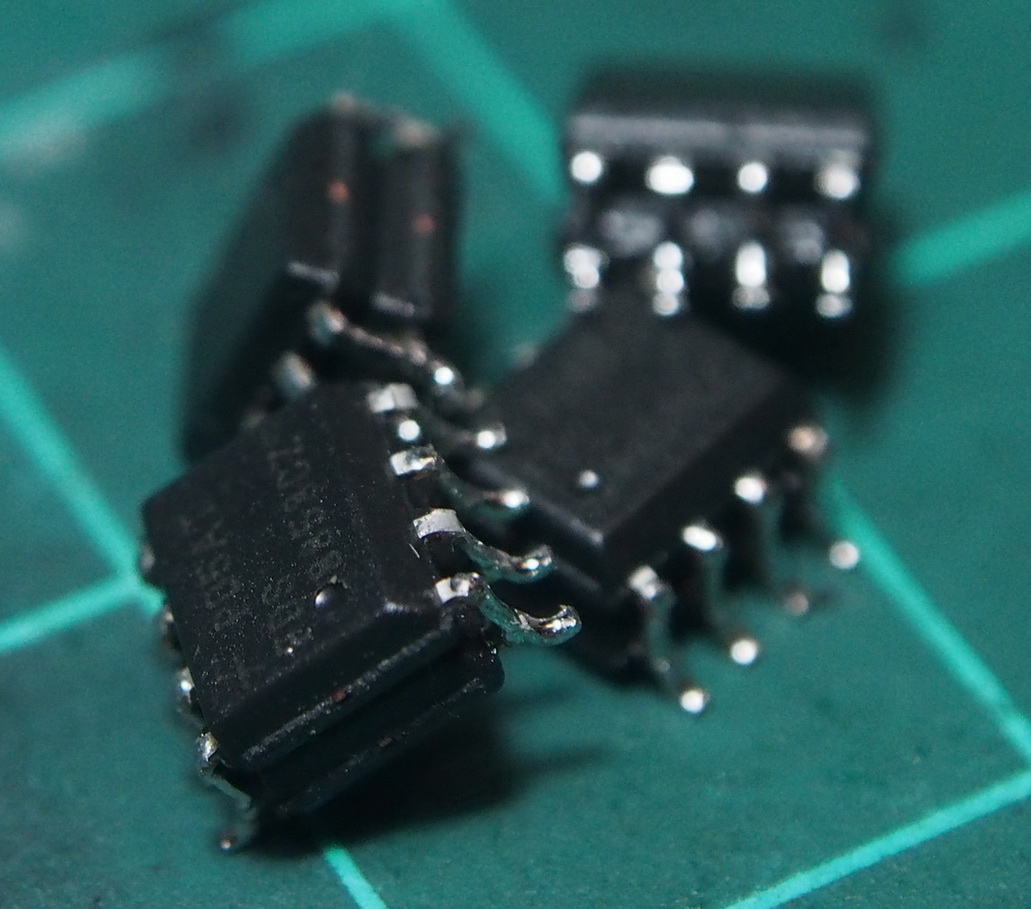

先把ic疊好

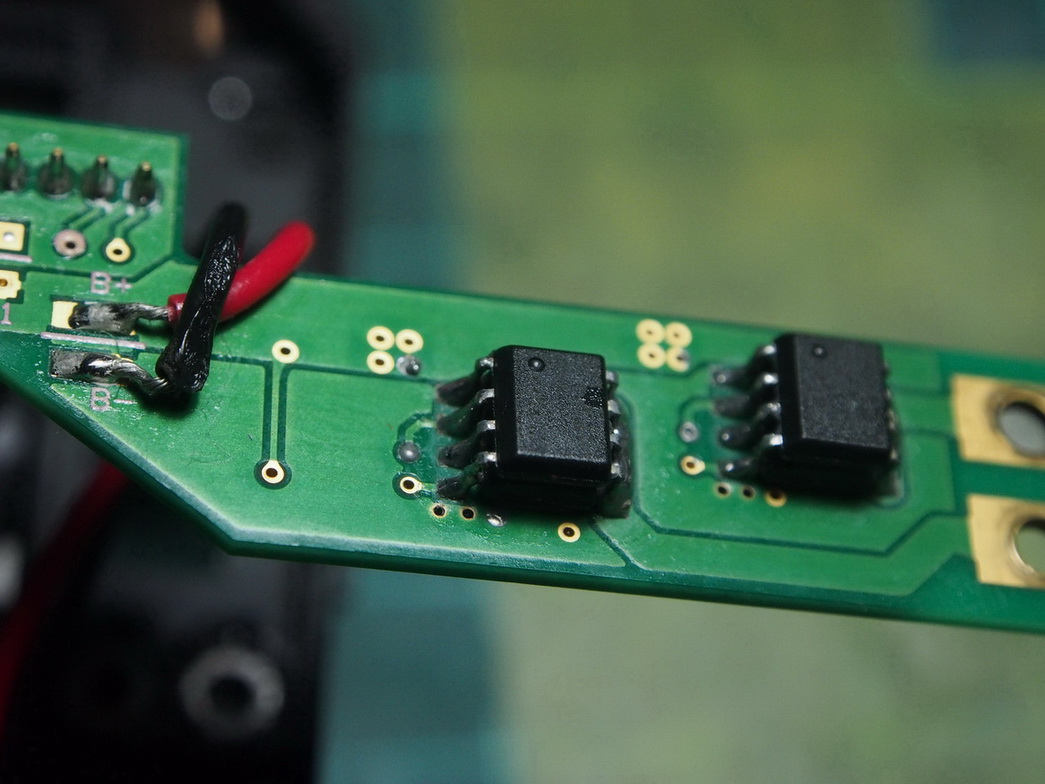

焊好,再把pcb擦乾淨,盡量不留下助焊劑




開動了

fox

Johnnykut 發表於 2014-6-24 02:28
保險起見,決定把所有ic拆下,換新的~
所有細節要做足,不偷懶

希望一切都順利！

Johnnykut

fox 發表於 2014-6-24 02:36
希望一切都順利！

初初開動時心情確實是緊張,邊開邊模模,看fet會不會發熱~
往後的工作要做防塵,盡量避免掉了什麼進去

fzr_7

fox 發表於 2014-6-23 09:04
1.脫焊後，將表面整平，整理乾淨。
2.溫度可以的話，在225以下，最好在220。要看焊鍚材質成份。
3.焊1 Pi ...

之前自己換過電腦主機板上的電源IC
好難處理，可能電烙鐵是兩光牌的原因，再加上IC沒處理助焊劑
換完後開機沒成功，不好弄所以也沒去重弄了
最後不修了，快10年的主機板當初買二手的4~5百元，2顆IC含運花了我1百多
想不到狐大對這種PCB的IC焊法也有研究

fox

由於不是電子系的，所以功力有限。電路板髒髒的，太久沒有洗了，所以有灰塵。
加減參觀一下就好。

肉眼焊接最小元件的能力只到這裡，再細小或再密集的就沒辦法了。



這是要拿來賣的產品，在測試階段，就沒時間去理它。

這是12通道24Bit的電壓量測，掛顯示與資料記錄。

太久沒動它，記不清楚了，有效位數實際到小數點後6位，顯示比較少。

想把LCD換成OLED

這是多塊板子組合起來的樣子，子板可接排線，拉遠一點。
2塊子板，總共可以進行12個通道的量測，每3個通道有1顆處理器，每通道都是獨立ADC。



搞這些玩藝兒的錢，要幫人拆裝多少FZ/R才賺得回來啊！
我認為，拿瓦斯噴燈彎彎電管、水管，拉拉線、鎖鎖螺絲，比較輕鬆簡單。
