发表于 2015-9-3 20:28:59 | 显示全部楼层 |阅读模式
本帖最後由 joy3124 於 2015-10-8 10:19 編輯

09/09更新
終於把架子給處理好了











09/05更新

昨天又去找了景美師傅,把我準備的材料給焊燒成架子

完成了我的第一個版本


還沒做表面處理,先丟上來給大家看看



=================================================

鑑於愛將版上近來有已經少有分享改造的文章

也剛好手邊正著手整理一台愛將

遂紀錄此車的整理草記與各位車友分享查照

有前人的種樹,後人才得以乘涼;而我已經乘涼很久了,所以我來幫裝一支電風扇


網上有很多制服改,但是要改的比例是看起來舒服的,然後要看起來很原廠,好像不多

小弟是想朝這方向來改進這台愛將

因為手上已經有屯了一些料件,無凹原廠油箱+外殼組,FZR前雙碟總,FZ2雙錶+上三角台,FZR後碟總,精銳搖臂

有了想法跟藍圖,咱們就別再拖拖拉拉的,直接上工了,細節修改部分,想到遇到再一個一個解決

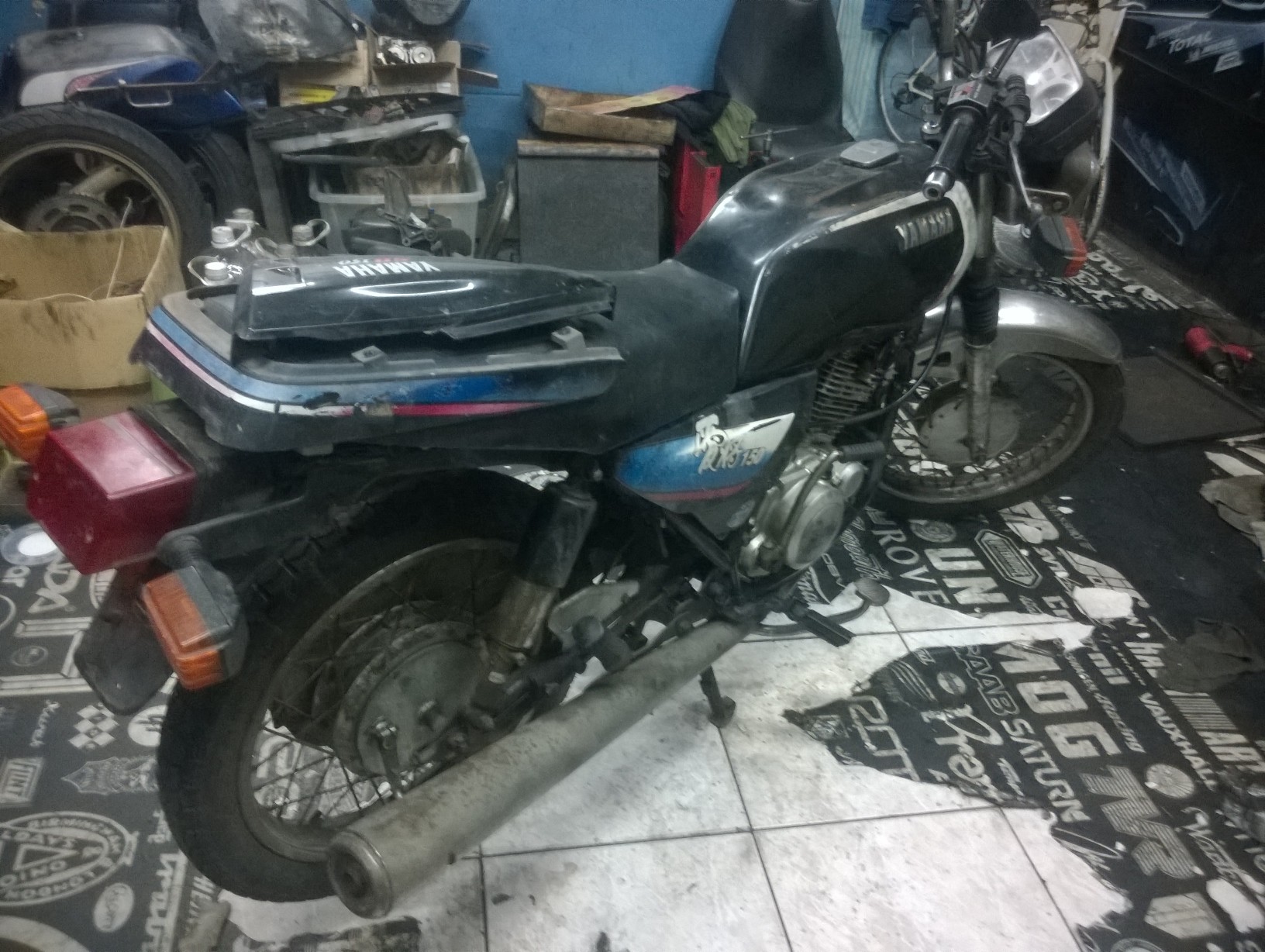

首先,你需要一台愛將,當然它的外觀已經不再是重點了,車況嘛....

這樣的一台老愛將,能騎就已經算是60分了,其餘就不奢求了,主要是看上車架沒有什麼生鏽,這點可以省很多時

接著,就把它拆光光吧~~~卸下引擎

卸下後輪組後,換上精銳搖臂上去看看,怎麼感覺好像有點點.....點短?還好事後後輪裝上後一切都是錯覺,事後話了

這些東西呢,其實有很多誤植,主要是拍照給外包的噴砂粉烤場參考後報價用的
原本要上的東西因為還在另外一台車上,暫時沒地方可以拆卸放置,所以就將就用一張誤植的照片上了
當然,這些都不是重點,重點是....

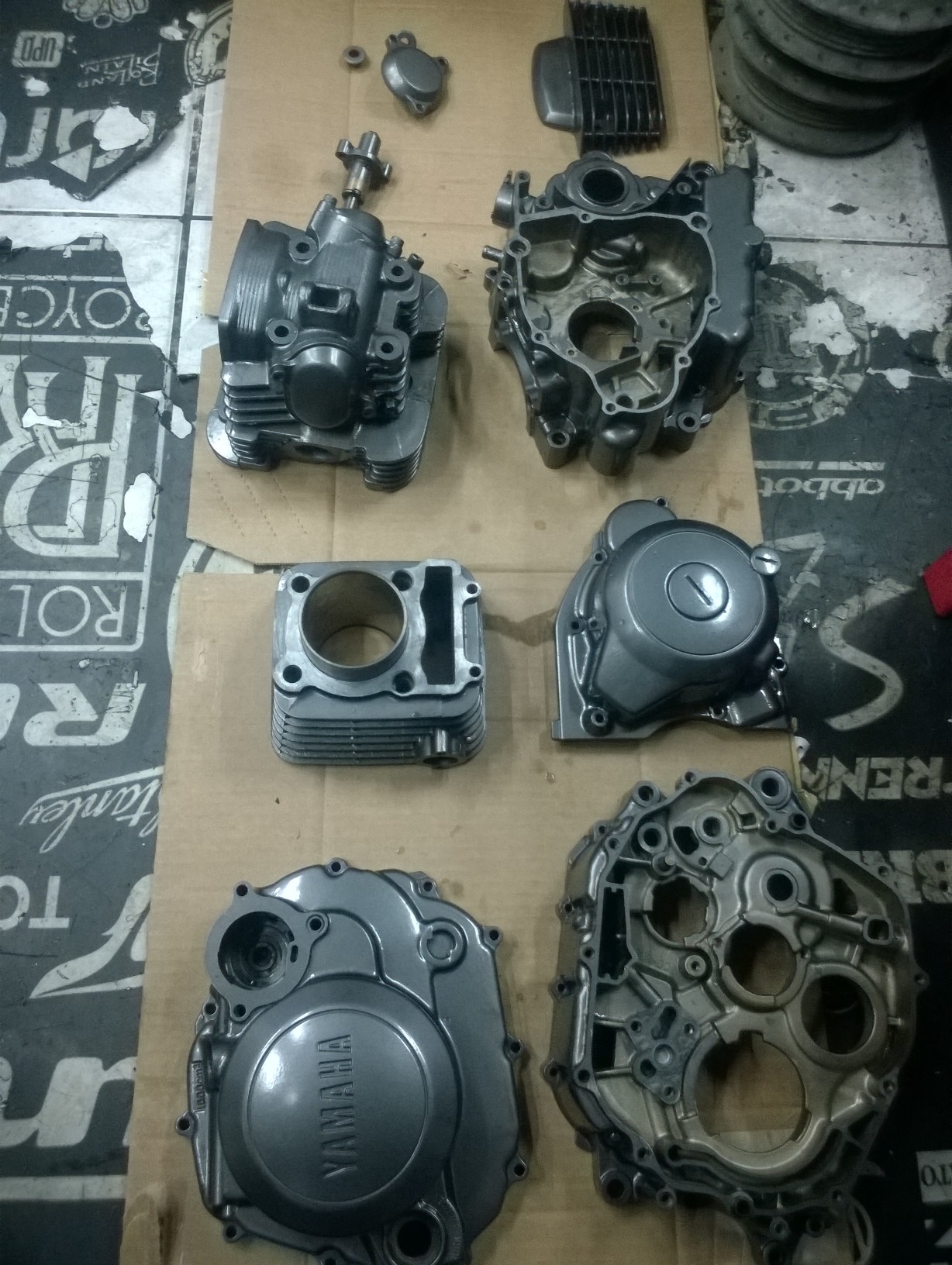

重點就是等了一個多月才回來的粉體烤漆品RRRRR
看到粉烤完後的成品都快哭了,一個是感動,另一個是哀悼那些犧牲奉獻的小朋友們(揪心)
當然如果對於外觀很要求的朋友,粉烤是會比低溫烤漆來的好多,不管質感跟硬度都是大勝
不過價格也是翻倍的就是了[嘔吐]

這裡有個地方沒溝通好,造成誤噴,機油濾網的外蓋接合面應該是需要遮蔽的...
不過不傷大雅,自己動手處理一下就好

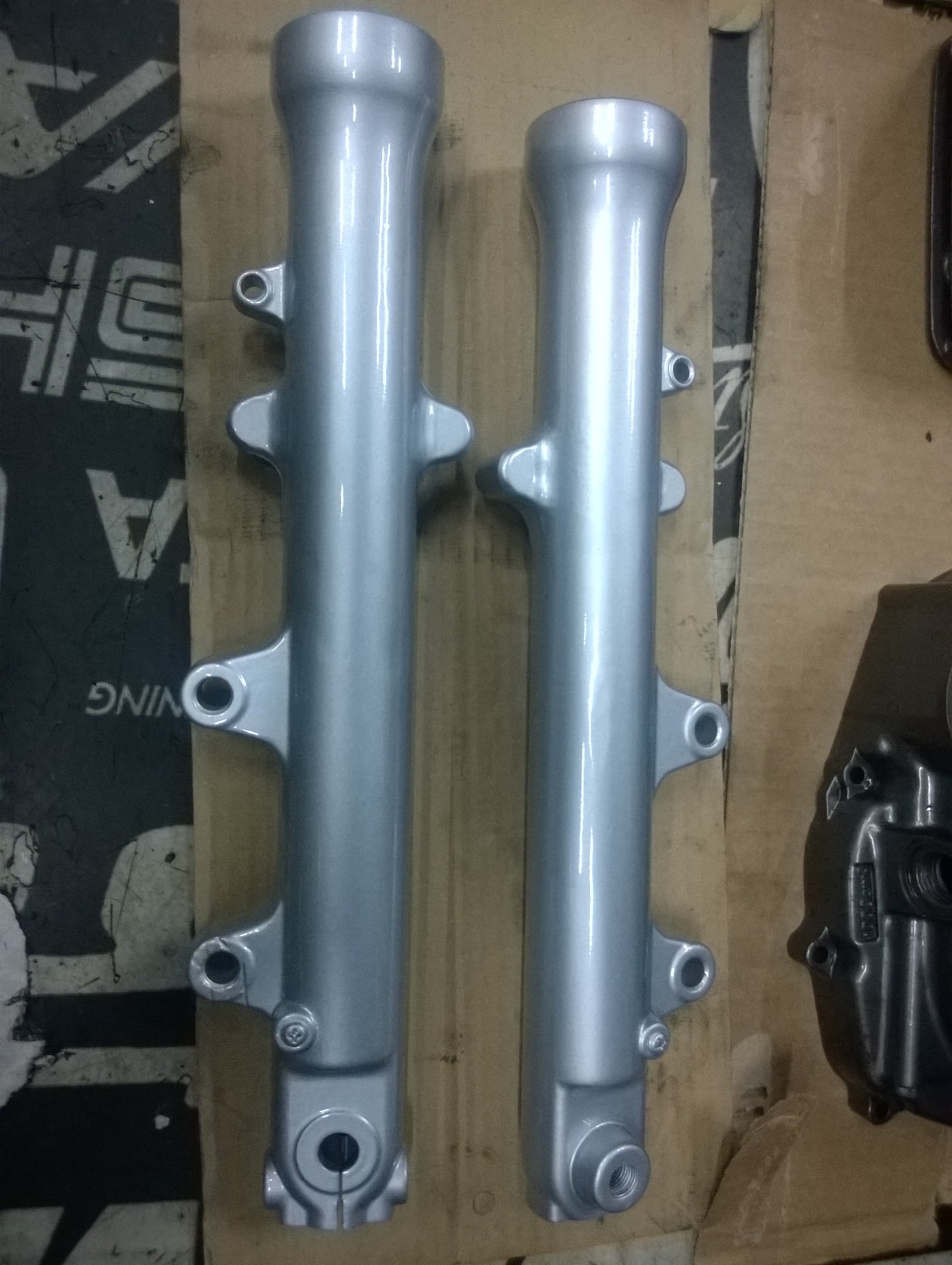

光滑的前叉外管阿~~~斯

還有跟噴完後變得跟新的一樣的外框

看到這些心情就好了一大半了

接下來就是引擎的組合地獄了

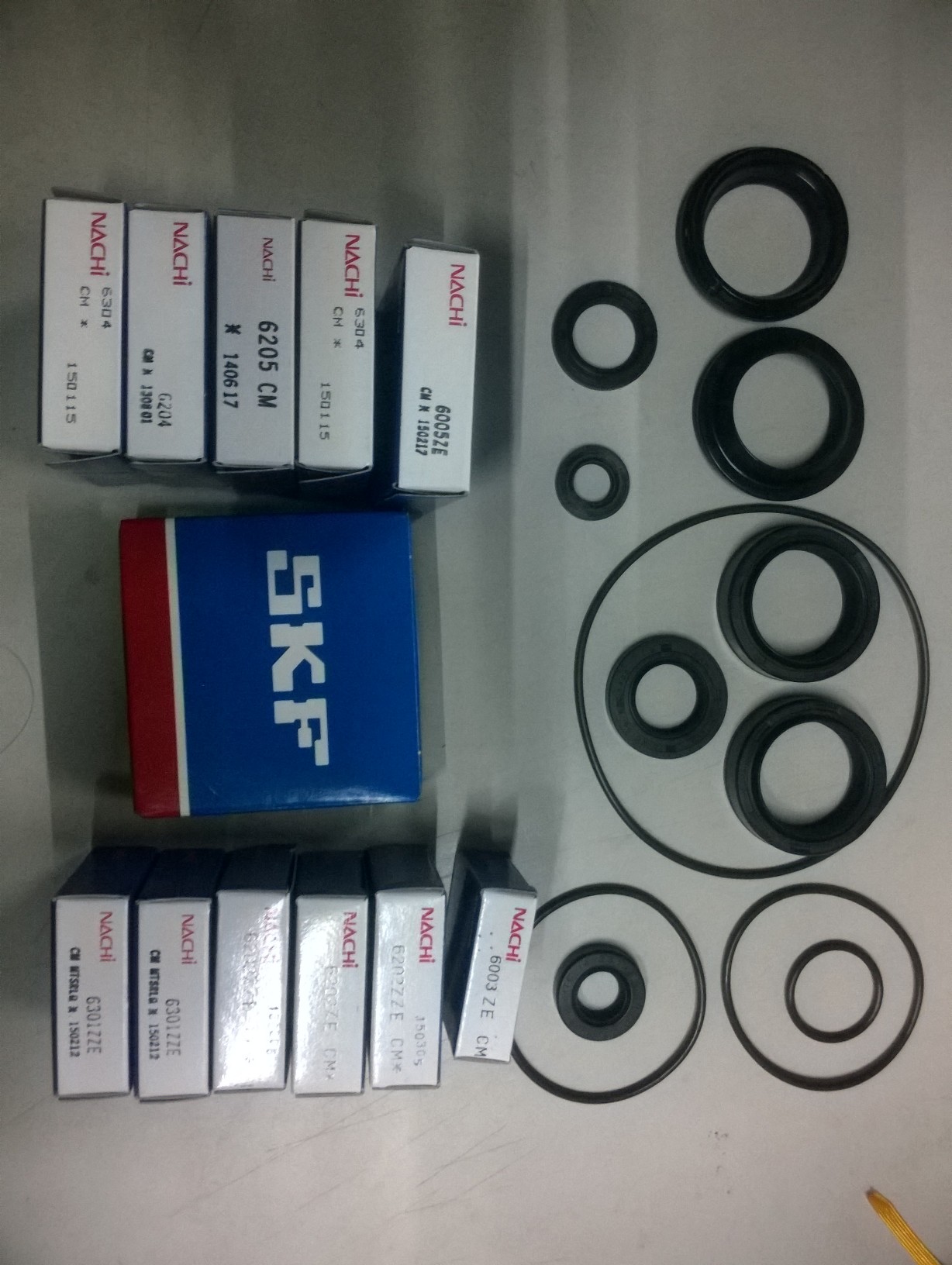

首先,先把內部的軸承跟外部的油封準備好

然後就.....完成了引擎的組裝(被丟罐)
因為少了助手幫拍,動手中,手髒,故中間省略
重點就是,軸承安裝器具要準備好,潤滑油記得塗抹,敲擊準確到位;安裝曲軸,必要時用熱風槍加熱case
然後換上了白鐵內六角螺絲,方便安裝與拆卸
這時的氣缸已經改成了66缸,排氣量約200cc
並且換上了CVK30的化油器,引擎的靈敏度有了一定程度的提升,騎起來不會再呆呆的

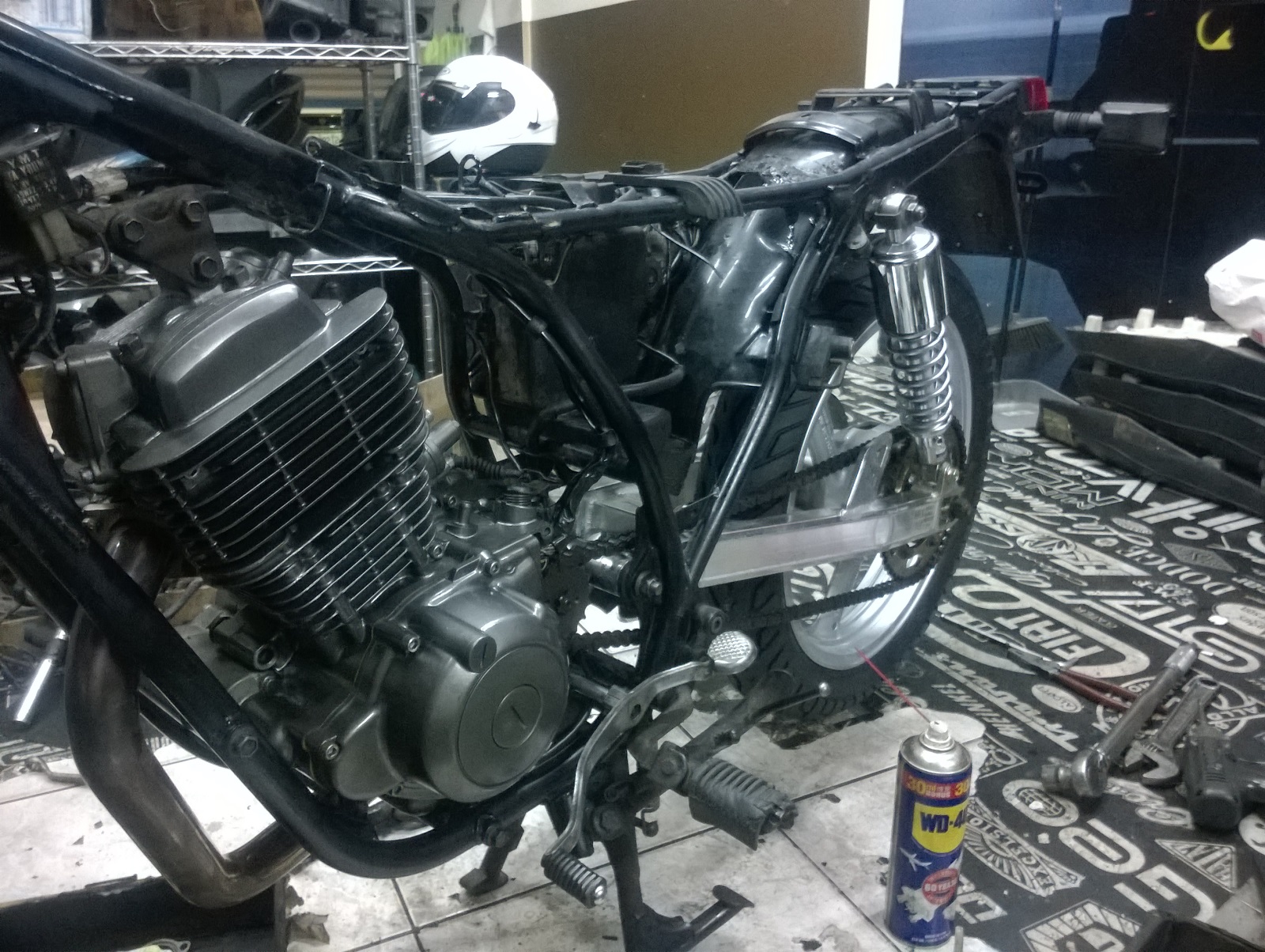

曲軸case安裝完後,這時上車會比較容易些,重量輕很多;剩下的零件這時候再依序一個一個安裝上,輕鬆很多(整理過多車後的經驗談)

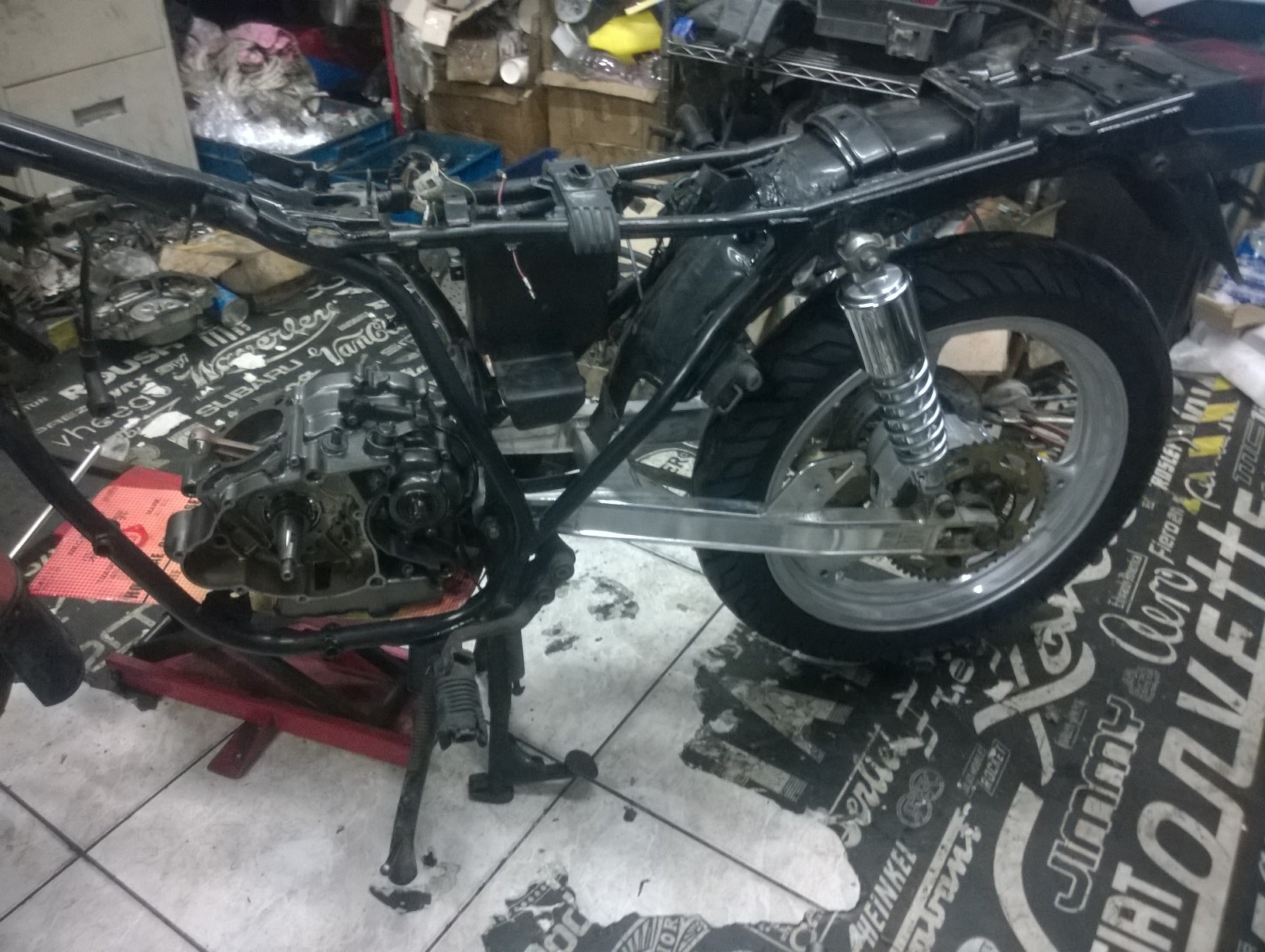

這裡又偷偷地做了一些動作,後輪、搖臂與避震器最好先裝上,這樣引擎與車架結合時會比較輕鬆對準

然後上了電盤側的零件後,電盤case蓋上......等等
蓋上case之前,提醒,最好先檢查發電線圈,源頭線圈,與脈動線圈等等的電阻值,確認線圈都在正常狀態後,再裝上墊片,蓋上case,避免再次拆解,不然墊片要一直換一直換

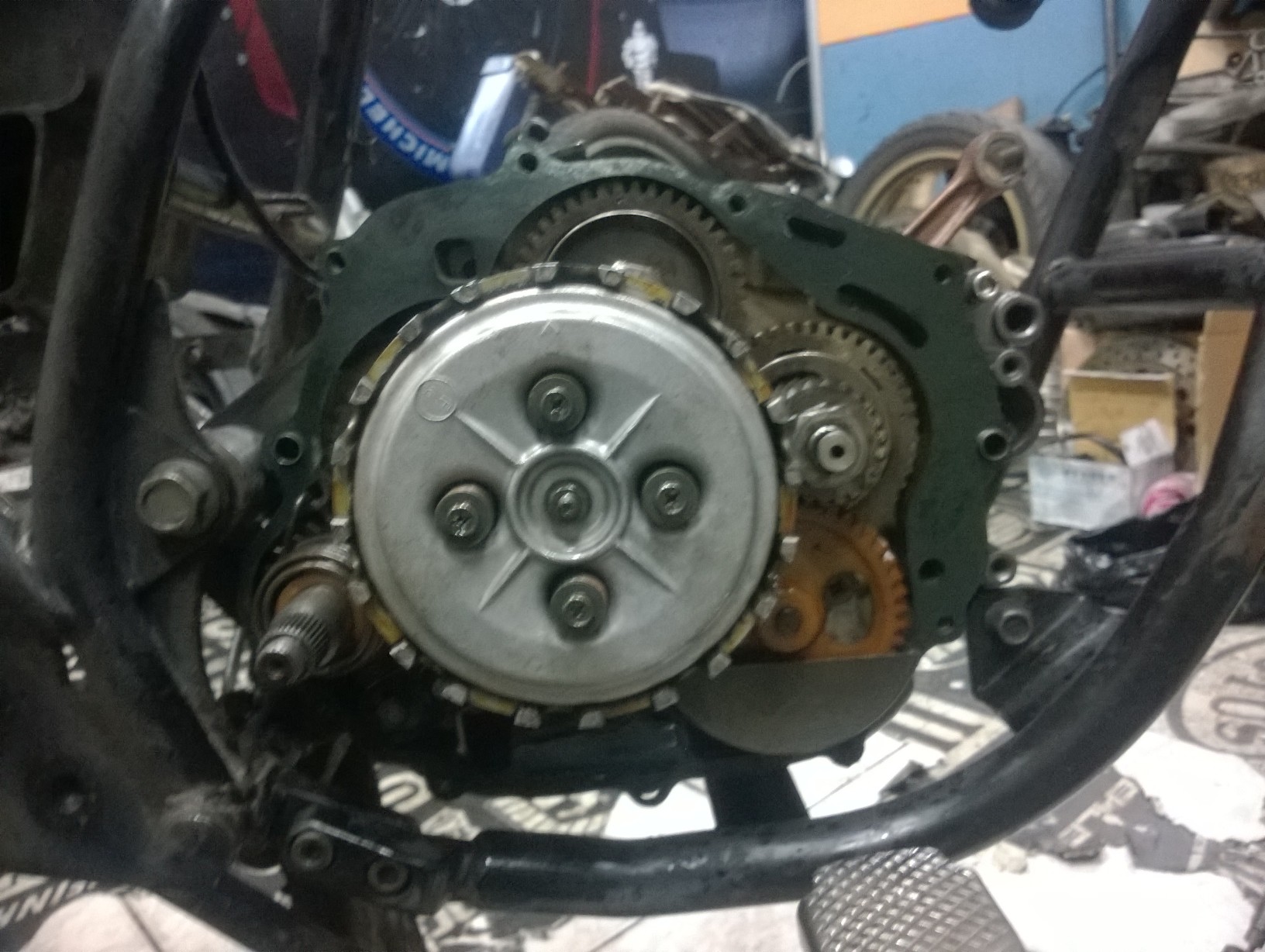

離合器側呢,主要就離合器片檢視,如果磨損過多,建議更換,但是愛將的原廠離合器片好貴的RRRR,人家野狼只要五片,我們要六片QQ

處理完了引擎,接下來就是前叉部分的安裝
重點呢,我又跳了很多格XDDDD,所以只有珠碗的照片跟前叉組合後的照片
珠碗安裝前,拭淨珠碗座,並塗抹適量的牛油,再上鋼珠,這樣鋼珠就會被牛油給黏住不滑動了;依序上19顆,下19顆鋼珠肩並肩的排列好,安裝好三角台作業

前叉與卡前分別拆解整理,油封部分建議更換新品

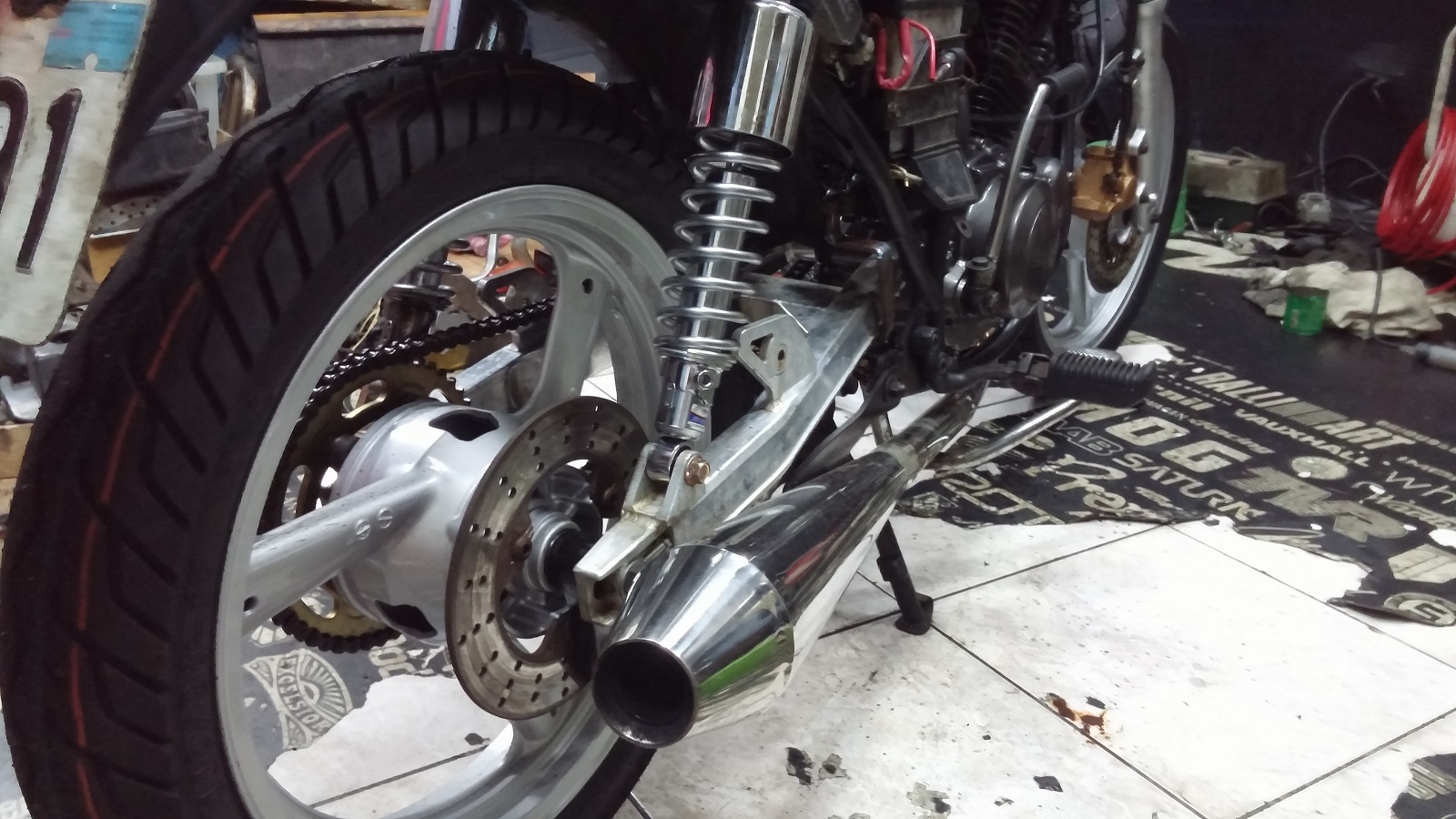

傳動與後輪部分
齒盤前後分別為17T與50T,都比原廠大些,所以鏈條部分要再比原本的多一些目數才夠裝,這次是買132目的鏈條回來裁成128目

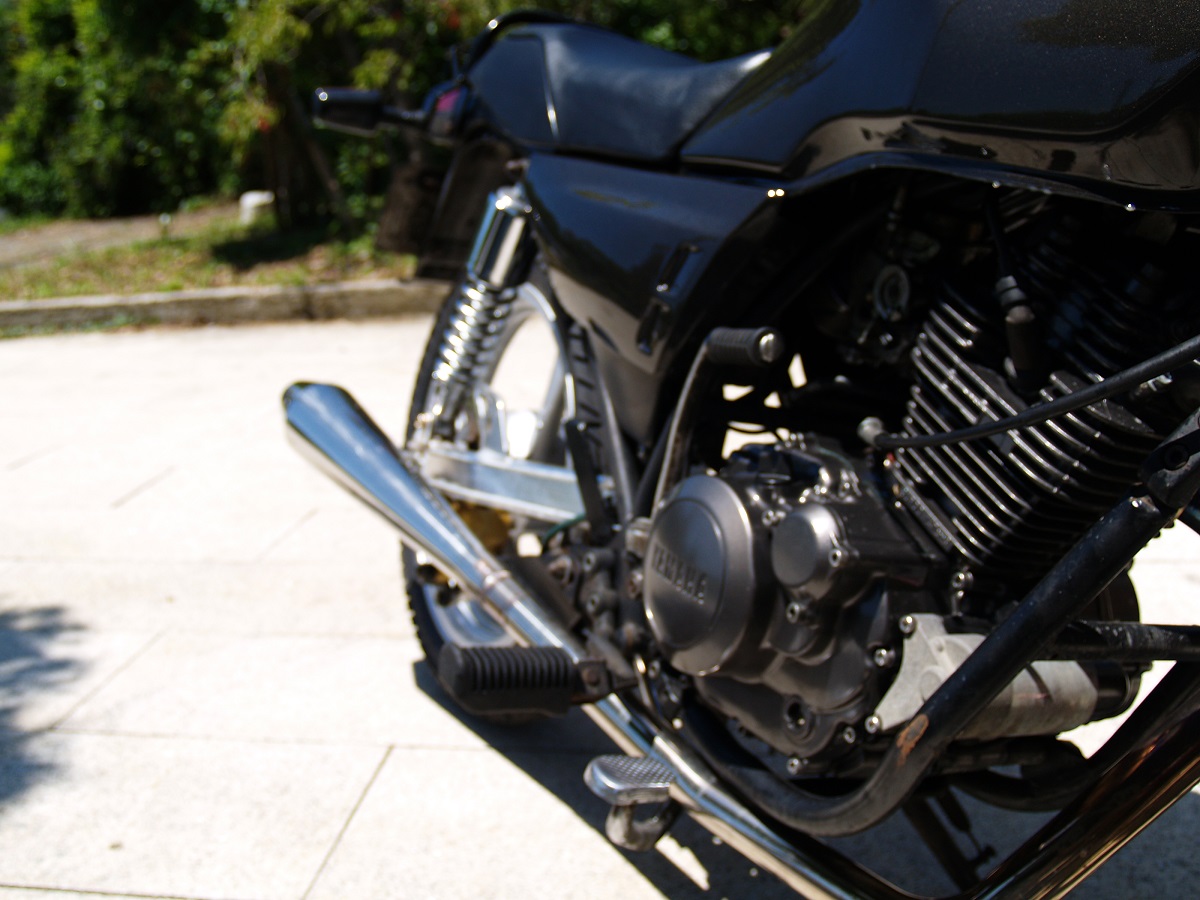

排氣管部分,我找了很久才找到心目中理想的管口與長度的尾管,檔車的馬克有幾隻外型不錯,但就是長度不合意,殘念

後碟部分,因為我不想裝FZ的小翅膀,主要是因為踩點太高,會造成腿部過度彎曲,如此並不適合長途騎乘
而且我也沒有改國際檔,主要考量是在市區騎乘時循環檔是比較適合的排法,而且我喜歡空檔滑行的感覺,五檔後隨時入空檔滑行~~~
你問我怕不怕入錯檔,不會,因為有速度時,空檔入一檔時的聲音會很大,知道了這狀況後就不會隨便放離合器,這時再入回空檔即可;至於新手時的新手上路,就多練習多體會吧~~

話說回來,當然改後碟要維持原本的踏點時,一個很重要的問題,總泵要放哪裡....
這個我也頭痛了很久,所幸思考過後還是有解決的方法,只是修修改改的地方很多,很阿砸

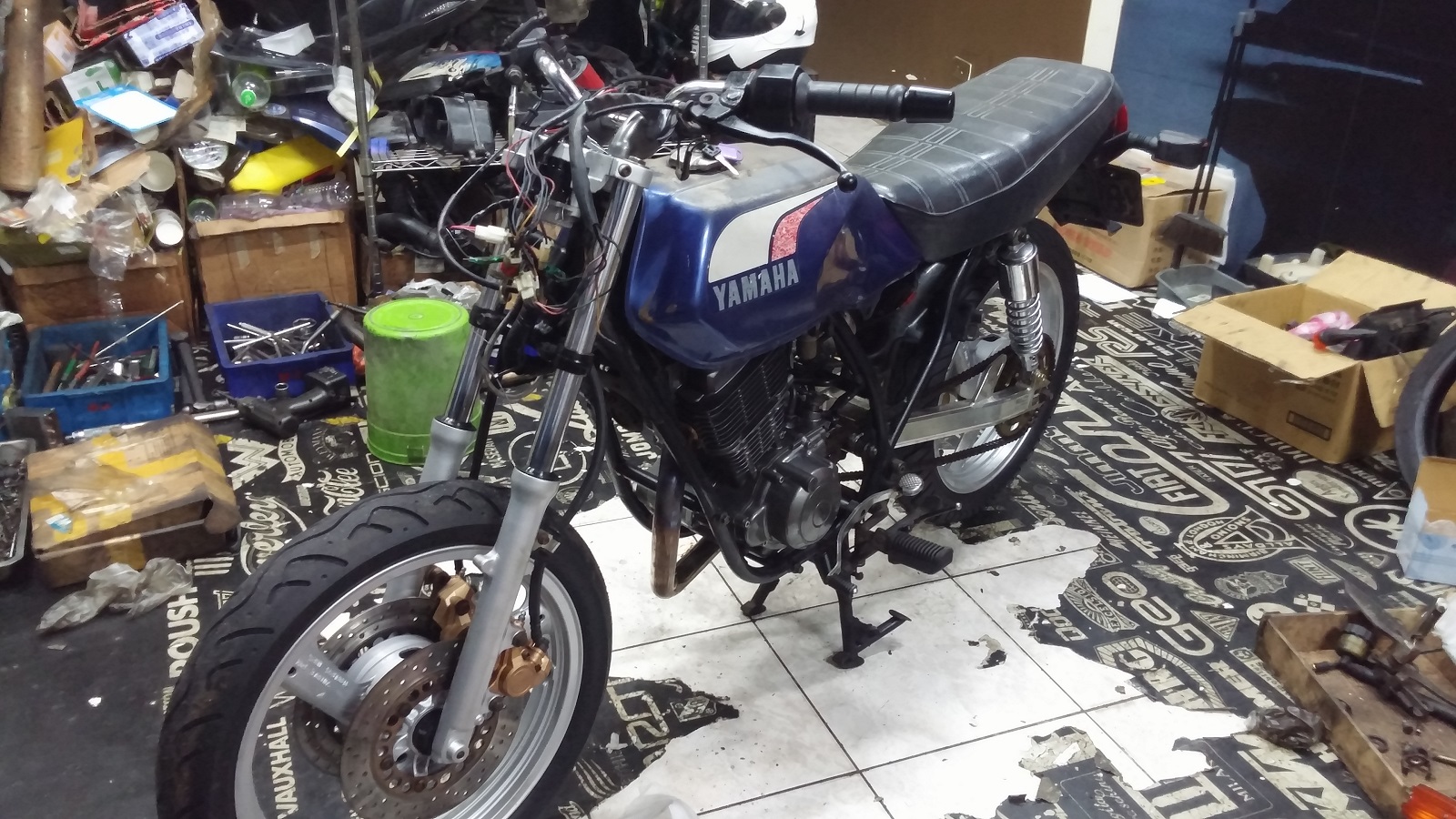

所有東西都就緒之後,首先是試發動
上油箱,確認汽油進入化油器,電池電量足夠,發車~
所幸一切正常~~爽快
但是油氣匹配問題還是得上路再進行微調

另外,改裝FZR後碟時,齒盤座最好車掉10mm的肉厚,為的是儘量讓鏈條不要歪斜太多,避免落鏈
後輪拆卸,齒盤座車工中~~
等待車工的這時,先來將電系部分做一次總檢查

齒盤座車工完畢到手,無第二句話直接上車檢視,雖然還是沒有很正,但偏差也不多了,是最後折衷的方式

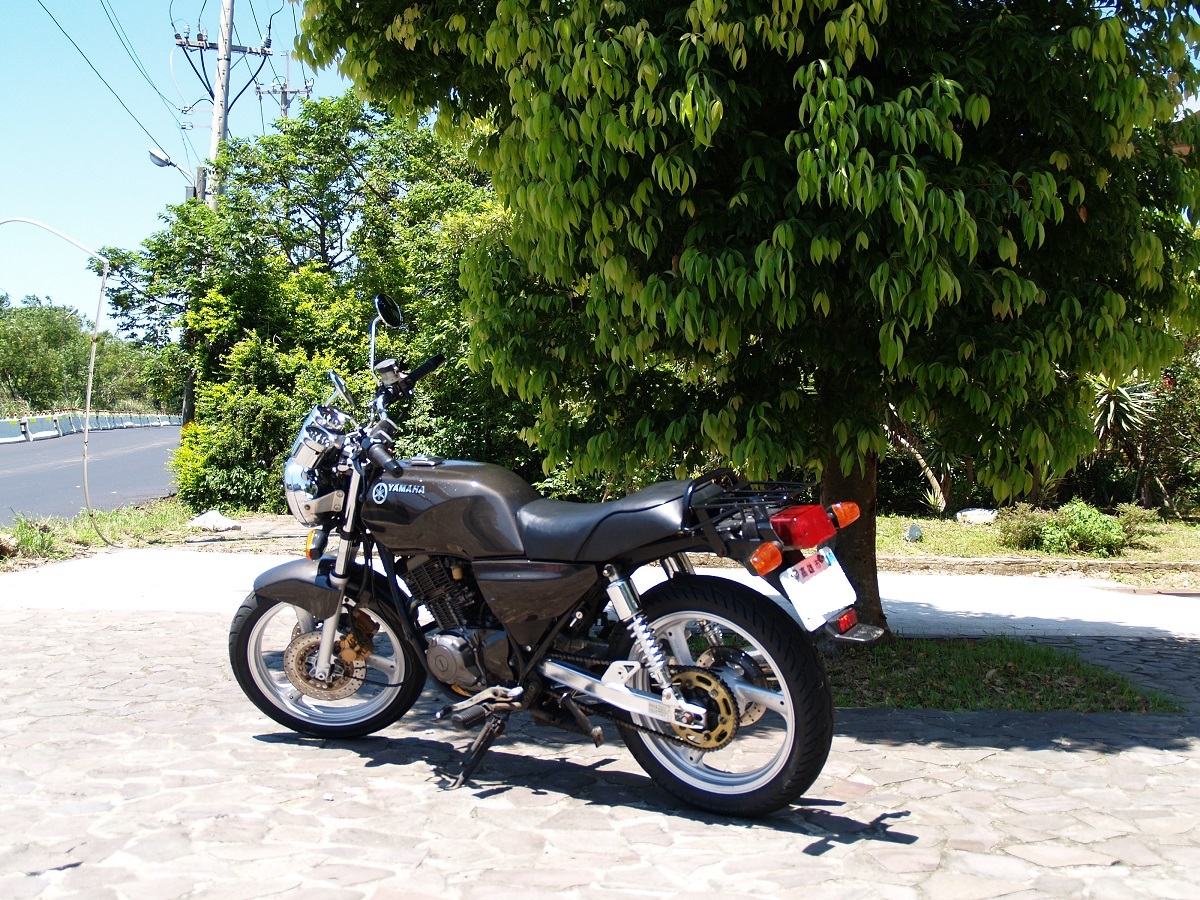

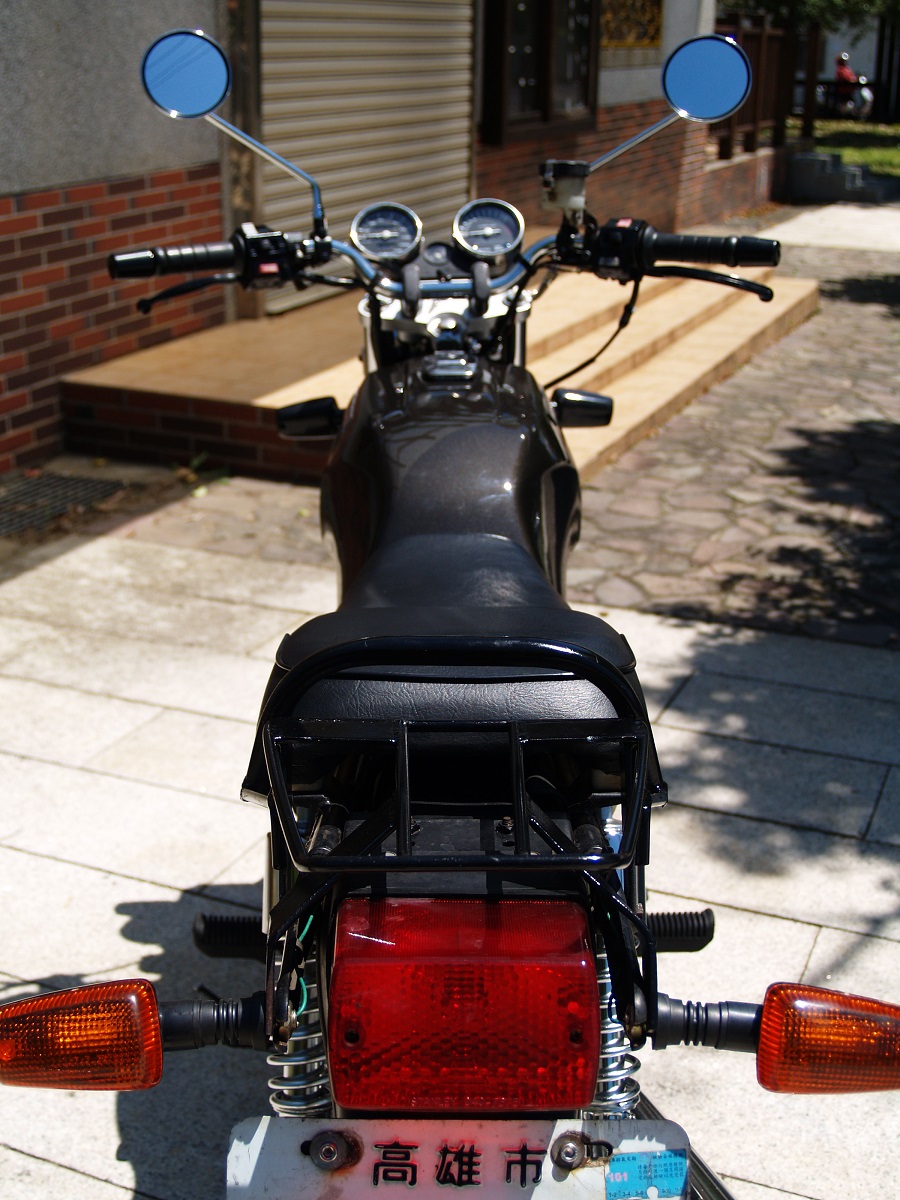

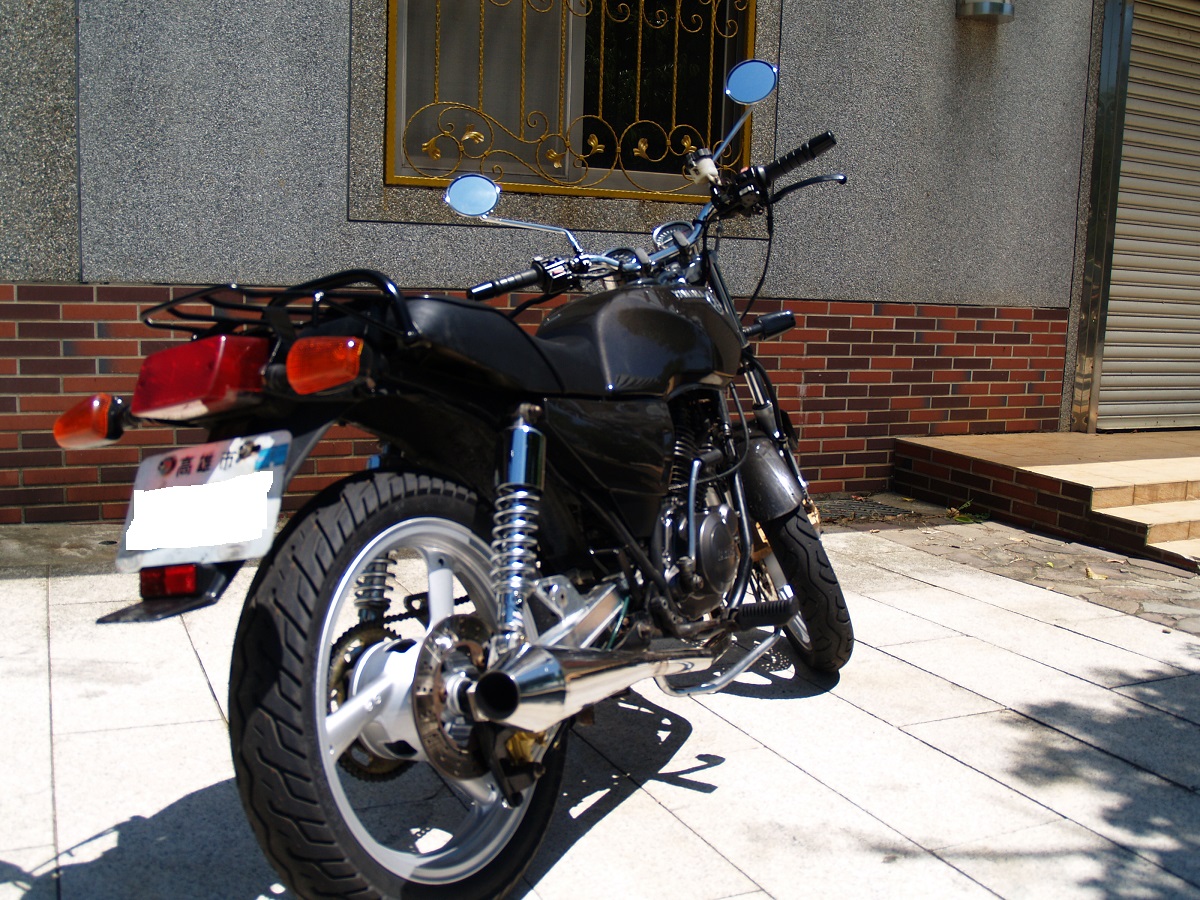

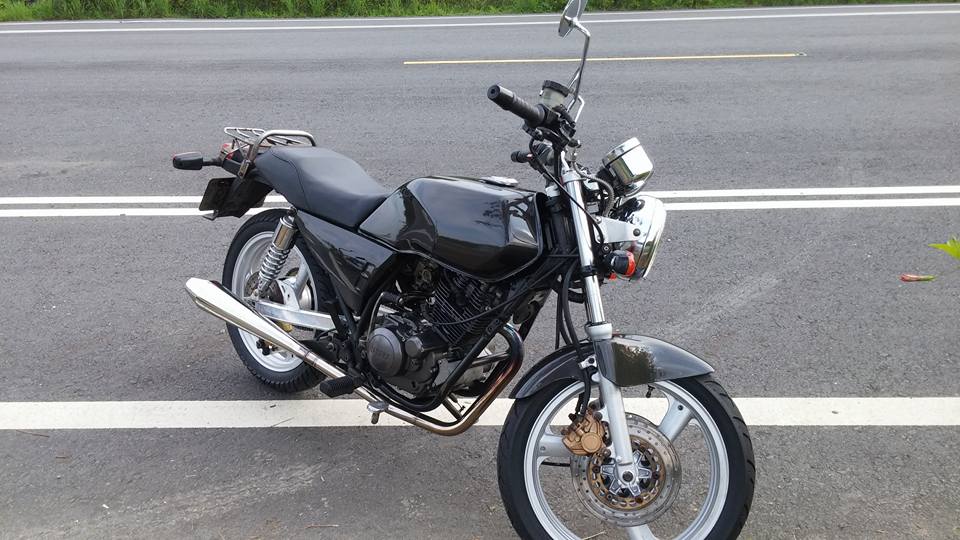

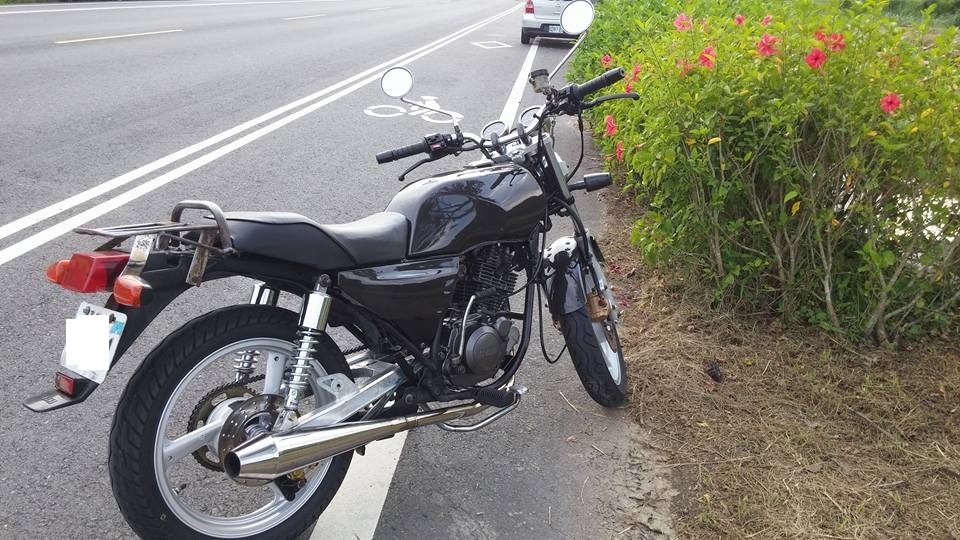

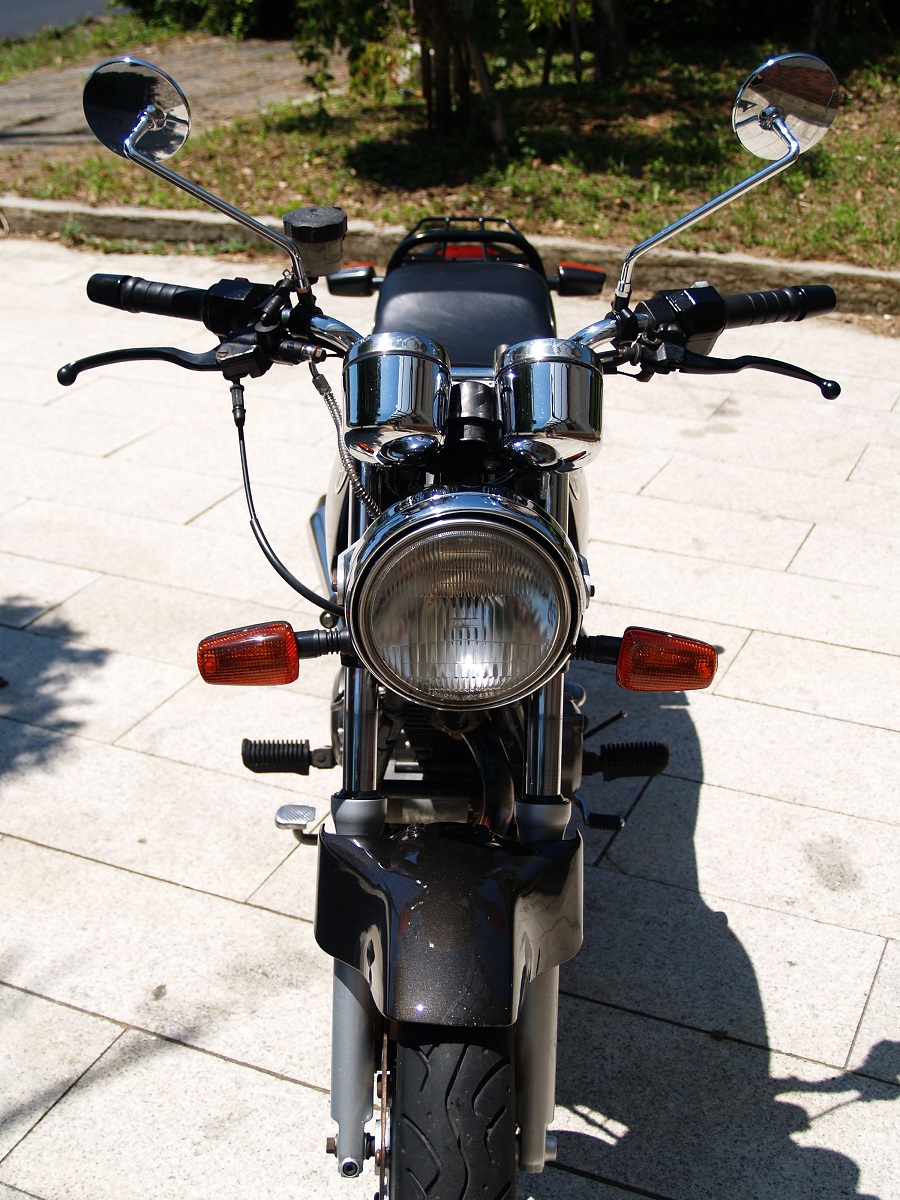

外觀件由朋友處理,今天才剛到手後馬上零件裝上,這下,終於完成了那90%的工作

剩下的那10%會再利用這一兩天再去處理處理,後照鏡的選配與化油器的調整,還有椅墊外皮包覆設計

革命尚未成功,同志仍須努力
今天的紀錄分享就到這裡

之後有任何更新會再更新第一頁面,就不直接回覆了XDDD


最後放上景美焊接老店 老師傅的霸氣照
可以說少了他,就沒有這台愛將
感謝師傅,讚嘆師傅XDDDDD

謝謝各位觀看



评分

3

查看全部评分

回复

使用道具 举报

发表于 2015-9-3 21:33:21 | 显示全部楼层
推薦你一個圖床http://imgur.com/
其他圖跑去小惡魔看了˙ˋ

点评

圖床怕到時候掛點,就沒照片了.....  发表于 2015-9-3 22:26
確實在小惡魔那邊也同步上映中,不過是希望能在這邊留下紀錄給Z版新來後進有個參考方便  发表于 2015-9-3 22:23
XDDDD,剛剛上傳圖的時候忘記縮小,造成今天可用容量被吃掉大半,真傷腦筋  发表于 2015-9-3 22:22
回复

使用道具 举报

发表于 2015-9-3 22:41:28 | 显示全部楼层
xzealotx 發表於 2015-9-3 21:33
推薦你一個圖床http://imgur.com/
其他圖跑去小惡魔看了˙ˋ

基本上我覺得這個圖床可以自己辦帳號,又容易分享,理論上比Zclub會長壽些~~
大大的烤漆真棒
回复

使用道具 举报

发表于 2015-9-3 23:03:07 | 显示全部楼层
對引擎做粉體烤漆?

嗯..有考量過散熱的風險嗎?

点评

所以就粉烤了  发表于 2015-9-4 05:53
先前試過噴漆,耐候耐磨性很差......低溫烤漆還會上一層金油,想想會好點,但是厚度又會變厚  发表于 2015-9-4 05:53
其實粉烤還是有點厚度,稍微比原廠的厚點點點,但抓得緊,散熱應該不成問題  发表于 2015-9-4 05:50
回复

使用道具 举报

发表于 2015-9-4 02:02:12 | 显示全部楼层
本帖最後由 hsyk1000 於 2015-9-4 02:06 編輯
BragerLais 發表於 2015-9-3 23:03
對引擎做粉體烤漆?

嗯..有考量過散熱的風險嗎?

NK車引擎是裸露的又不像速克達還是跑車包緊緊
安啦安啦
回复

使用道具 举报

发表于 2015-9-4 02:18:29 | 显示全部楼层
hsyk1000 發表於 2015-9-4 02:02
NK車引擎是裸露的又不像速克達還是跑車包緊緊
安啦安啦

我是覺得鋁的散熱性就這樣被粉體包住
有些許疑慮啦

我的引擎
也還在猶豫要不要上漆....

是要冷烤漆
還是.....


点评

上氮化硼烤漆啦,散熱一定夠  发表于 2015-9-6 21:33
不然就用燕尾夾大法~~~~  发表于 2015-9-4 14:11
回复

使用道具 举报

发表于 2015-9-4 11:26:12 | 显示全部楼层
推景美橋邊師傅
每次去找他弄什麼小東西他都會幫忙弄
不會像其他一些燒焊店嫌麻煩嫌太小嫌東嫌西不想弄

点评

不過有時候人多就等比較久,只是幾乎我都是最後一個走的.....老闆嫌我的東西太麻煩處理了...QQ  发表于 2015-9-4 14:09
回复

使用道具 举报

发表于 2015-9-6 21:44:56 | 显示全部楼层
For xzealotx

氮化硼烤漆
我找不太到店家資訊耶

点评

還是當我沒說好了,氮化硼CP值超低  发表于 2015-9-6 23:35
回复

使用道具 举报

 楼主| 发表于 2015-9-9 21:53:45 | 显示全部楼层
自己的文章自己推~~
回复

使用道具 举报

发表于 2015-9-13 15:41:34 | 显示全部楼层
好漂亮
好讚

点评

這位新朋友,謝謝!  发表于 2015-9-13 21:53
回复

使用道具 举报

发表于 2015-9-24 18:28:14 | 显示全部楼层
本帖最後由 tcc1965 於 2015-9-24 18:30 編輯

實在是太厲害了.....
超級讚真的是很漂亮的愛將

回复

使用道具 举报

 楼主| 发表于 2015-9-24 19:17:17 | 显示全部楼层
本帖最後由 joy3124 於 2015-10-1 00:05 編輯

下一台愛將籌備中~~~

to BragerLais
阿伯原廠風格 取向~

請勿期待

点评

拉轉取向嗎?  发表于 2015-9-30 23:48
回复

使用道具 举报

发表于 2015-9-30 09:50:01 | 显示全部楼层
久違的純雅馬哈制服改,看的俺熱淚直流啊!
Ps:大大,俺拜讀的腳發麻了,請問可以起身嗎?

点评

保證不純 砍頭喔~~~XDDD  发表于 2015-9-30 15:43
回复

使用道具 举报

发表于 2015-10-26 16:28:25 | 显示全部楼层
後來你的後總幫是如何固定 還有腳踩的煞車桿
回复

使用道具 举报

 楼主| 发表于 2015-10-26 20:22:27 | 显示全部楼层
本帖最後由 joy3124 於 2015-10-26 20:40 編輯
keab0924 發表於 2015-10-26 16:28
後來你的後總幫是如何固定 還有腳踩的煞車桿

答案就在照片中,請仔細觀察,謝謝
回复
