[分享] [分享]愛將後扶手製作

[複製鏈接]
發表於 2016-9-29 22:32:52 | 顯示全部樓層 |閱讀模式
本帖最後由 joy3124 於 2016-9-29 22:49 編輯

話說某天

在朋友的家中收了一隻報廢的野狼傳奇上拆下的一隻後扶手(因為他用不到)

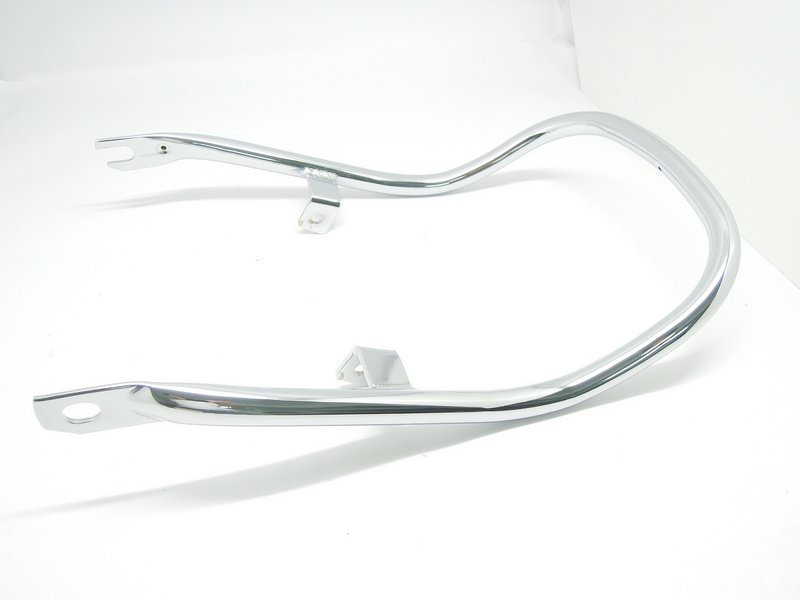

就是這隻


算是幫他清理廢棄物XDD

重點是看在這之後扶手的管徑不大不小剛好跟愛將很配

腦中突然浮現了SR400的身影


但是這隻後扶手的角度安裝上去後很奇怪,跟坐墊離很遠

所以就朝著把它弄成跟S400的樣子開始動工

手持砂輪機一刀刀把後扶手給分解.....


得到了

U形管一隻 扶手鎖點兩隻 L型方向燈鎖點兩個

另外加上手上的四個套筒(兩個定位用,兩個當隔桶用)

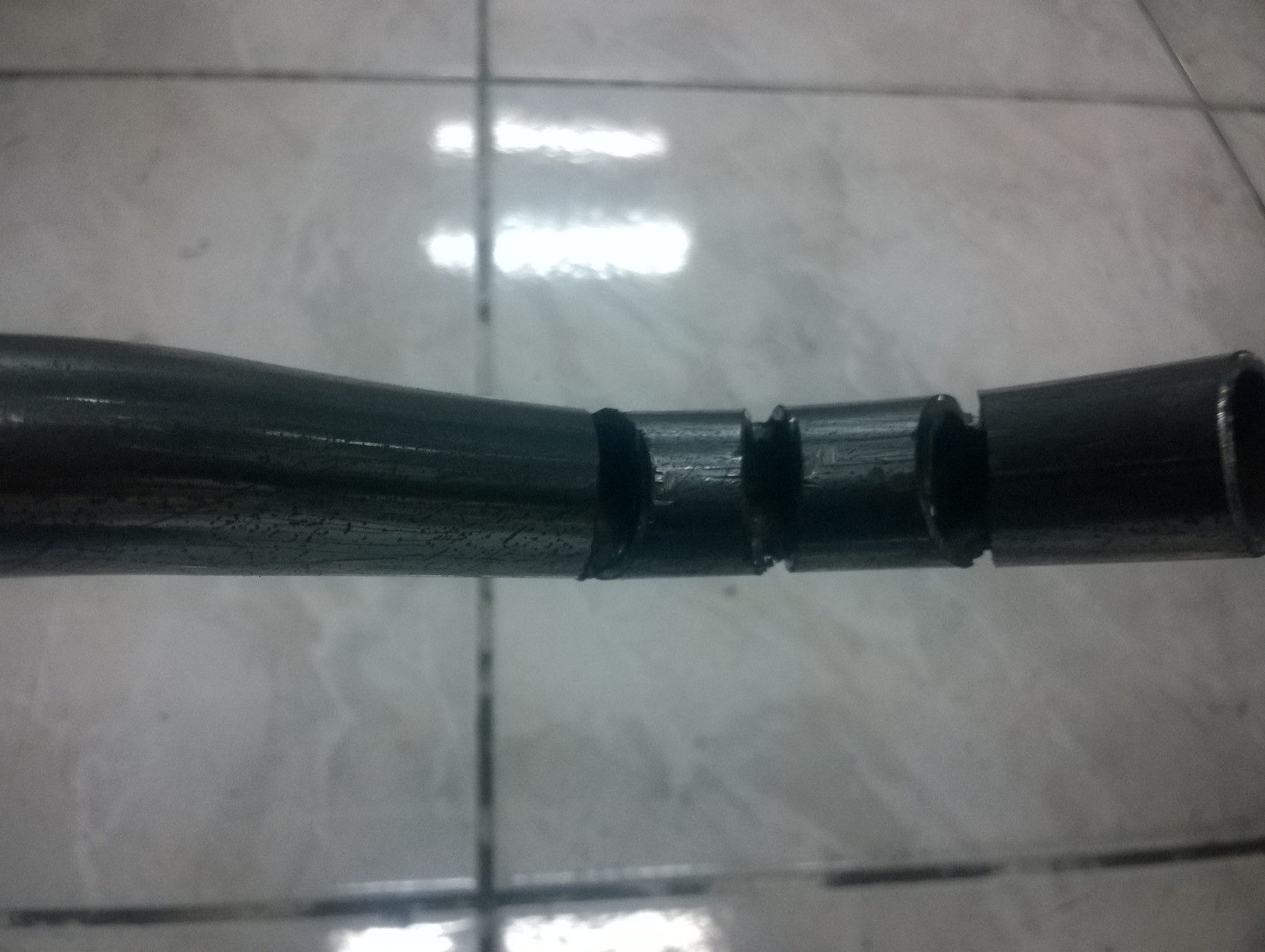

然後將U形管要彎曲的地方切了三個V型缺口


然後就拿去焊接店請師傅將零件全部組合起來,並將縫隙處以滿焊處理

就變成這樣了


經過一番的打膜與噴漆後

裝上車~~~


恩,跟我想像中差不多

非常好抓取,架車也很好架,重點是後座乘客終於有地方可以抓了[讚]
