霧燈 線路問題 線路接通 卻無法亮燈

ericman780706

小弟想加強照明~到材料行~買了兩顆霧燈~以老闆說的方式~接線
單以電瓶測試時~霧燈都會亮
但接上機車電組後~霧燈卻開不起來

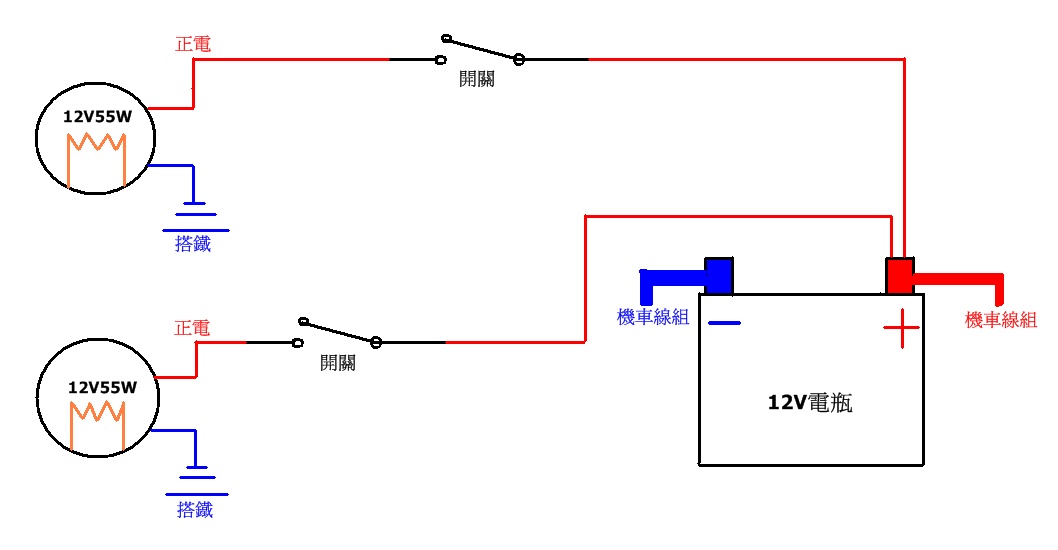

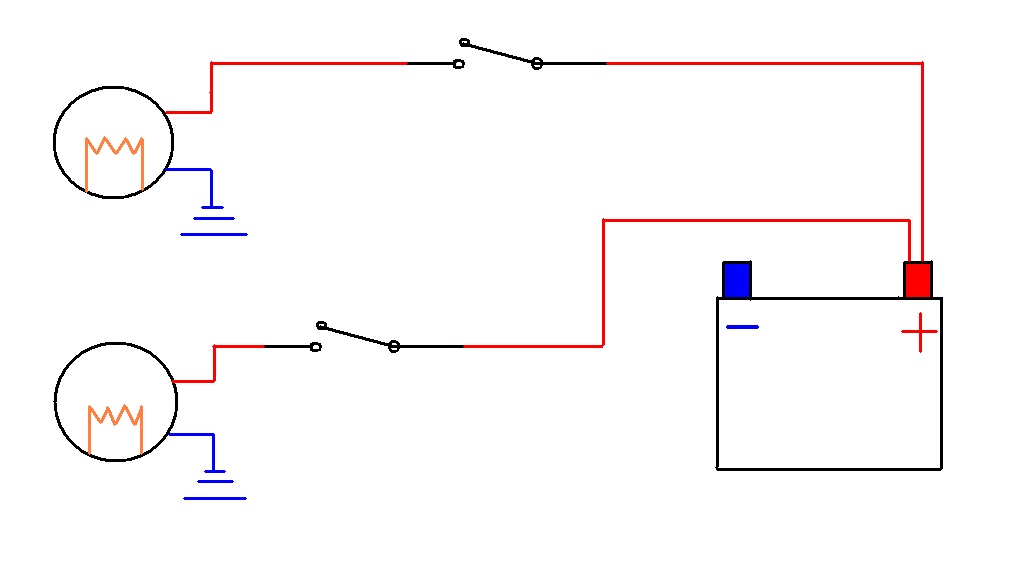

以圖片中方式搭接   請問各位   有哪些問題阿??

霧燈規格 12V 55W
電瓶12V
裝兩開關

685259

請問你搭鐵是搭哪裡？雖然車子骨架是地線(負極)，

但不是每個鐵都有通電。

ericman780706

我是把它搭在  引擎架上
車上有哪些點可以些呢?

dragon

搭鐵時你可以磨一下在鎖上去

這樣子接觸會比較好..因為像車架表面也是有漆

另外有可能你接機車線組的線接錯所以變成不會亮

可以說明一下你接在機車哪個部位的線組嗎?

還說雙55w的耗店量=110w 你直接吃電品的電當然是夠的

但是如果是接在"非三相"之主電上.電力應該是不夠

三相是直接之電品的電.所以才會亮

110w加上你大燈如果要都亮的話..就大約150w了~還有尾燈

這樣的電量其實真的太大.

ericman780706

謝謝你們的回應~
小弟的問題出在搭鐵部份~
今天換了另一個清潔的搭鐵點~
霧燈就會亮了~

謝謝你們的指點~以後還請多指教~

ericman780706

現在的接法~只接一顆霧燈(怕瓦數太高)

1.由電瓶拉正電~接到開關~最後拉到霧燈電線

2.霧燈另一條線路搭鐵

3.由開關可控制霧燈(會亮)

但有新的問題~

1.需要接保險絲嗎(保護霧燈線路及開關)

2.如果要讓電門啟動後~才能開啟霧燈~該怎麼牽線比較好

ericman780706

(原廠數據)
大燈             12V 35W
尾燈             12V 18W
方向燈         12V 10W  X4
方向指示燈 12V 1.7W
儀表燈         12V 3.4W  X2
遠燈指示燈 12V 1.7W

總瓦數      83.2W
最大電流  6.93安培
保險絲      15安培

(霧燈組)
霧燈   12V 55W  X2
瓦數   110W
電流    9.16安培

dragon

我不清楚你是哪種車款~照這樣來看其實耗電量應該會過高.可能無法回充

最好用電錶量一下比較準!!

1.需要接保險絲嗎(保護霧燈線路及開關)

我建議裝設一下.保險絲去電料行買來接.有含防水套盒及雙接頭.很方便

2.如果要讓電門啟動後~才能開啟霧燈~該怎麼牽線比較好

首先你需要的是要開電門就有電經過的線路.如果懂線的話直接從鎖頭拉下來的線那邊找

不過因為線很多容易接錯.加上你的車種我不清楚所以沒辦法幫你看看

基本上你接到大燈的"正電"電線就ok了.從中間多接一條拉正電

大燈正電-----保顯絲------開關-----霧燈正電

大燈正電要接對條.要接在大燈開關組之前的那條才會有用~別接到開關後的

那會變成只有你開大燈時你的霧燈才能通電

ericman780706

謝謝你喔
好建議
我會試試你的方法的~
大燈線路~保險絲~開關~霧燈

我的車是 KYMCO-金勇125
原本是平價貨車~目前朝向RV風發展~

dragon

板上也有幾位活躍的金勇車主

有機會多到檔車板聊聊~這篇應該發在國產檔車板才對QQ

ericman780706

抱歉~抱歉
的確該發在擋車板~我會改進

dragon

不會啦o_o~只是你發在這邊一開始我還在想說是哪台速可達勒~

結果是金勇+_+

檔車你有拉正電的線要特別注意一下絕緣和防水

不然漏電或阿斯到就很麻煩了

ericman780706

好的~非常謝謝你的提醒~

小弟~對電路的熟晰度還不夠

邊做~邊學

就是DIY的一種樂趣

謝謝指教~~

dragon

回充方面應該是會不足~做好踩發準備吧+_+

完成後弄個分享給大家看看吧~

ericman780706

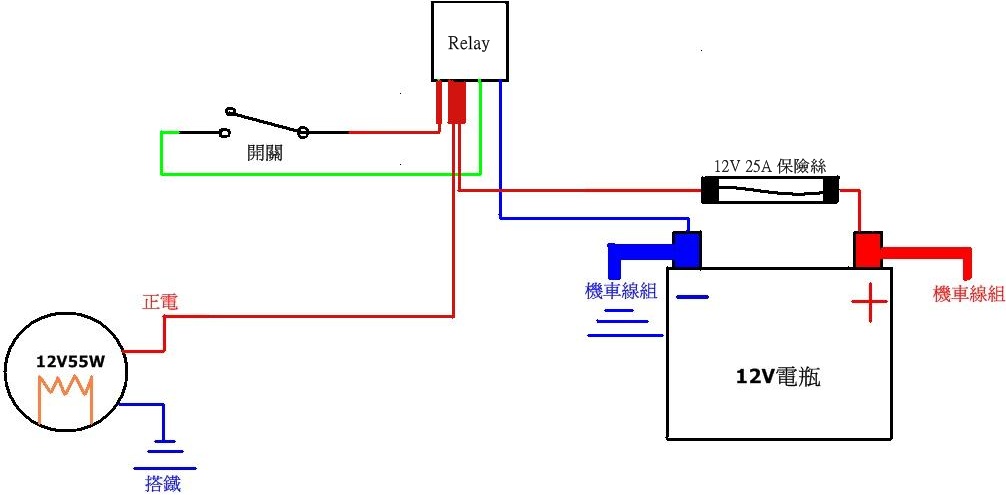

目前完成單顆霧燈安裝~

謝謝版上~朋友們~的回應指教

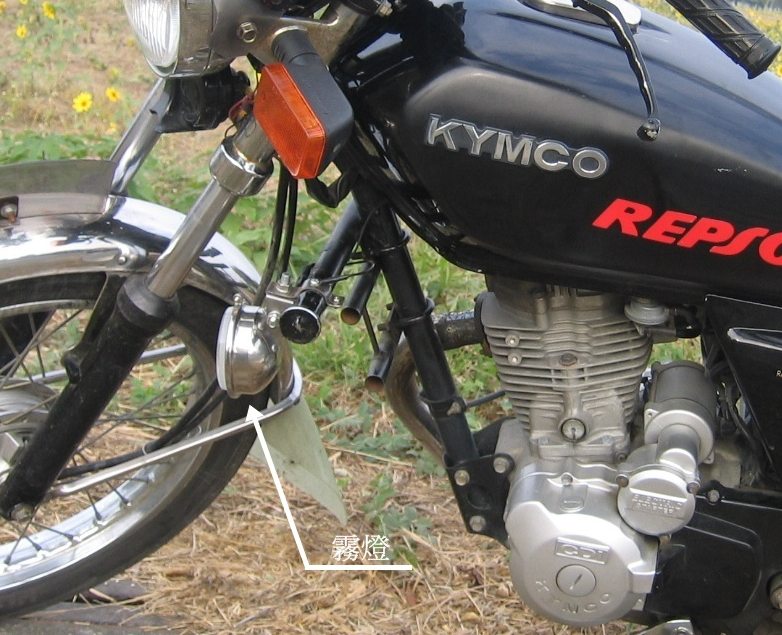

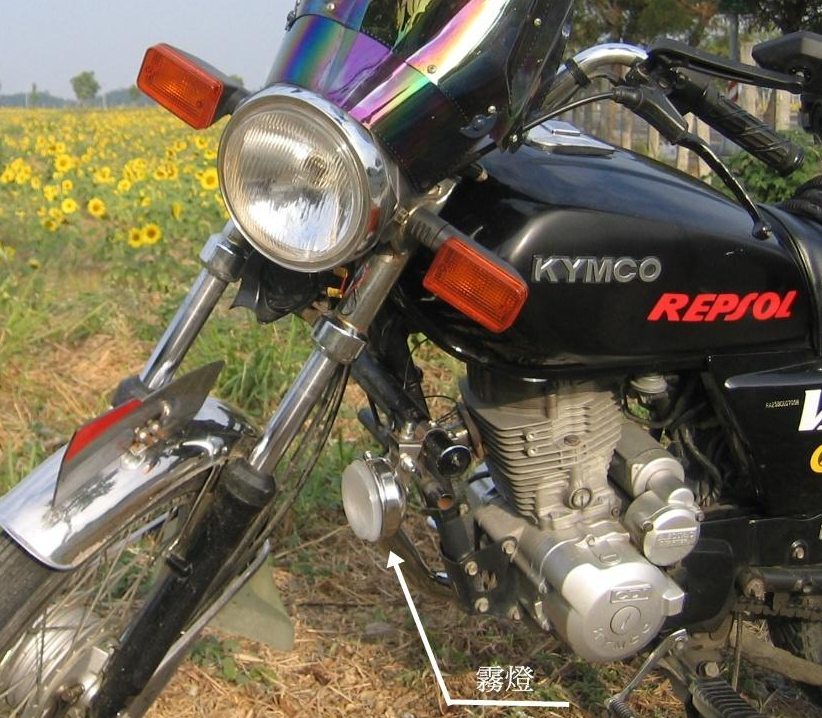

成果展現如下

DIY 樂趣無窮喔   半年前的構想  現在終於實現了!!

ericman780706

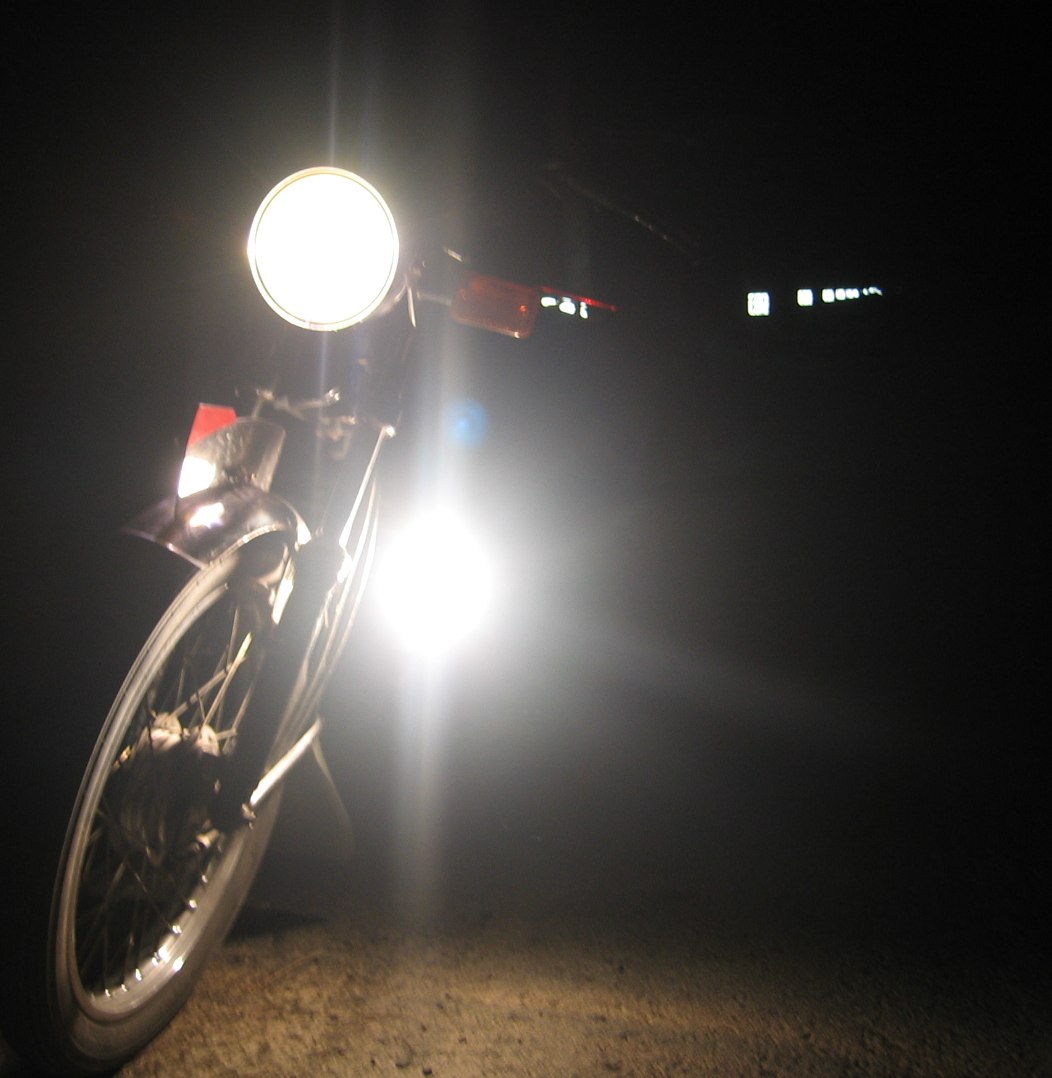

夜晚開啟情形

dragon

挺亮的

不過回充可能是個大問題o_o

別太常開QQ

ericman780706

上山才會開吧~還蠻刺眼的

怕會閃到對向車

dragon

如果我是你應該會選擇黃金燈泡

穿射效果很好

8gm662

你該見見實車超級刺目的啦
穿透效果不錯喔
