 楼主| 发表于 2012-7-13 09:04:56 | 显示全部楼层
本帖最後由 chanhonga1978 於 2012-7-13 09:18 編輯

回復 b_man 的帖子

我也很想呀...但幫浦不給力(早知道瓦數買大一點)
裝了噴霧頭也噴不出來
還有我矽膠管買太粗了.內徑4mm.
揚程也會受影響
但是目前測試用的矽膠管還沒裁切
上車後應該會短一半
這樣希望對於效率會有幫助


另外會像上層樓說的
塑膠噴頭會熱變形
銅頭卻都是兩分的
回复

使用道具 举报

发表于 2012-7-13 11:28:49 | 显示全部楼层
恩......偶想你應該需要這個(非廣告.供參考= =)
http://goods.ruten.com.tw/item/show?21206045863771
http://goods.ruten.com.tw/item/show?21206045893831
需要單顆/散料請洽大型水電行......
(特x屋沒有這咖.偶有買過.買來給某間有"種苗溫室"的老農夫用= =a)
幫浦不用太大.水箱可以接到後座去罷.水管改用2分試試.其實4分管吃水太多了._.
反而是"水有沒有完全被引擎的熱蒸發不流失"比較重要(完全被引擎蒸發帶走熱)
(偶習慣帶手動噴霧器.停車QK時噴1噴降溫.停車下引擎大約要600CC*3/約2L水才能降到可以手摸)
另外.在高速騎乘下突然噴水.引擎高溫運作中突然降溫是會出問題的.要特別注意._.
("熱膨漲"中突然降溫太多.缸頭也會出問題的)
回复

使用道具 举报

 楼主| 发表于 2012-7-13 14:19:06 | 显示全部楼层
本帖最後由 chanhonga1978 於 2012-7-13 15:13 編輯

回復 kasiwa 的帖子

我身邊有個四分牙的銅噴頭 噴農藥用那種
只是水壓差太多了 實在不敢想裝上去
我找過那種微噴灑的都是塑膠的
目前已經改方法了

對了...這年頭帶噴霧罐好像很流行耶...

点评

其實偶是學阿伯的"水龍頭直接噴水冷卻排氣管"法.只不過改成帶水瓶+噴霧器.....成本3x元._.a  发表于 2012-7-14 09:25
回复

使用道具 举报

 楼主| 发表于 2012-7-13 15:12:54 | 显示全部楼层
一樓更新了 歡迎指教
回复

使用道具 举报

发表于 2012-7-13 21:53:59 | 显示全部楼层
本帖最後由 alubaman 於 2012-7-13 21:54 編輯

只能說利害,噴水散熱也能搞的這麼專業。
俺要是過熱的話都下車直接躲店裡讓人車都一起冷一冷,順便刺激經濟。
不然還有一種沸騰式水冷,現在大陸的三輪車引擎有在用。

点评

汽缸半套? 2t全套好改 4t最頭痛應該是汽缸頭 只有汽缸 效果好嗎?  发表于 2012-7-14 17:57
回复

使用道具 举报

发表于 2012-7-14 00:26:10 | 显示全部楼层
本帖最後由 CatsNight 於 2012-7-14 00:40 編輯

我對水冷直噴沒啥興趣,不過這個點子讓我有所啟發
何不改成缸頭直噴油冷(真正的油冷)
利用愛將原有的構造,改造出有效率的油冷
改造汽缸頭側蓋,變成缸頭直噴油冷,似乎可行.
配合汽車改裝賽車的概念,從油底殼直接抽油潤滑缸頭,可重複循環,不改變機油容量
所需的材料大約是改造卸油螺絲,機油泵浦,一些接頭跟油管,改天有空來試試看.
回复

使用道具 举报

发表于 2012-7-14 00:54:02 | 显示全部楼层
回復 CatsNight 的帖子

要這樣的話我建議從右CASE澳打下面的濾網過濾後的位置打孔接管......那邊機油最少比較乾淨而且比卸油螺絲那邊方便......不過機油量還是要增加阿......冷排還是無法避免阿...
回复

使用道具 举报

 楼主| 发表于 2012-7-14 16:30:01 | 显示全部楼层
本帖最後由 chanhonga1978 於 2012-7-14 17:41 編輯

今天角了不少學費......
原本的幫浦頭沒問題 壓力剛好 供水穩定 超省電又安靜 隨便也能用三-五小時
但是佈線麻煩.不小心會折到矽膠管造成斷水
再來是那該死的調速器......居然給我掛點.搞的我的車像洗街車一樣



經過一番的波折 科技電子還適不適合我
我選擇了最粗操但簡單的方法.迷你沉水幫浦



所以現在構造相當簡單
只要把幫扔進水袋就好
聲音比較大 也耗電的多.底部會吸不到


配線方面採兩段式
方便三葉蟲拆卸
管子一定要選矽膠
耐熱度才夠



把銅管直接綁在天柱噴水(這水柱約0.6-0.7 mm)
因為沒有調速器.12V根本是水槍
所以改8V來推.
現在這咖幫浦壓力大的多
但還是沒有大到可以噴水霧

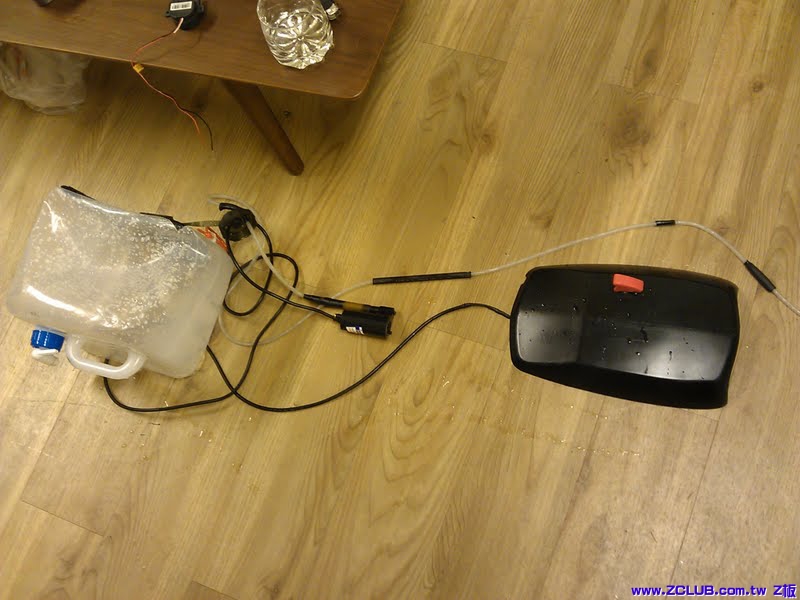

圖中是8v沒裝調速
下載 (5).jpg



其實8v還是太多水 降到4V幾乎沒揚程也白搭

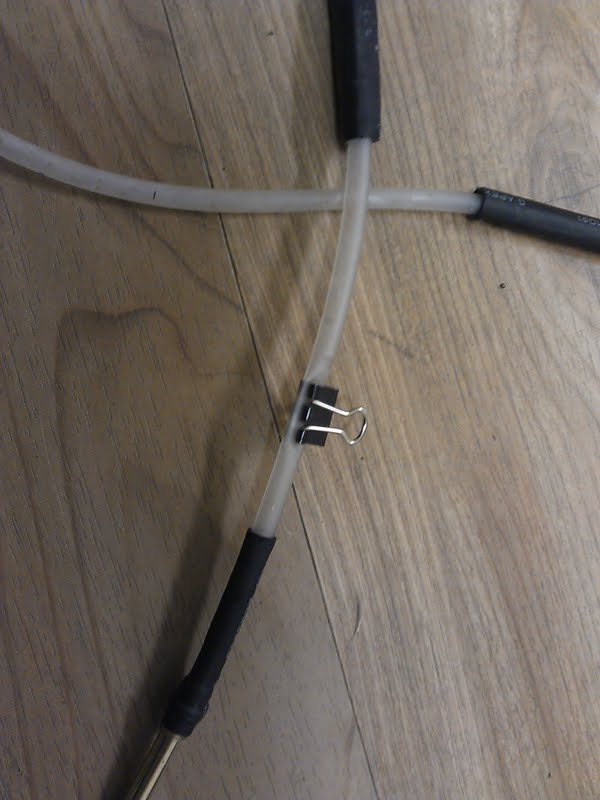

所以用土砲方式在8v時做調速器
簡單到不行.但很值得信賴
下載 (6).jpg



目前測試很OK.這次是測試裝載1L而已.最多我裝到4L
市區騎15分鐘後開小流量
馬上冒蒸汽.地板會有幾滴.但不會濕一地
再來就看看看長途的幫助了

另外市區邊騎邊開小流量....
蒸汽會一直蒸小腿.挺難受的







回复

使用道具 举报

 楼主| 发表于 2012-7-14 17:16:18 | 显示全部楼层
本帖最後由 chanhonga1978 於 2012-7-14 17:51 編輯

IMAG0280.jpg IMAG0282.jpg IMAG0281.jpg IMAG0286.jpg IMAG0283.jpg IMAG0287.jpg

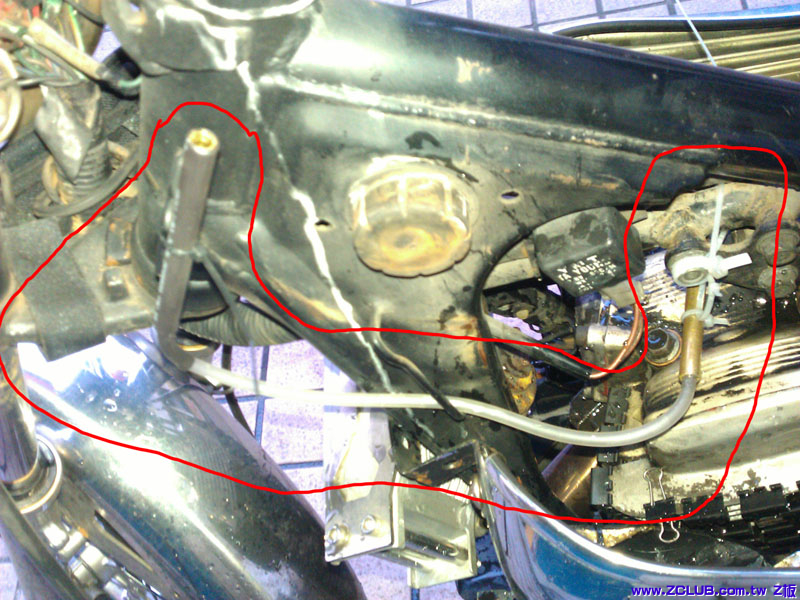

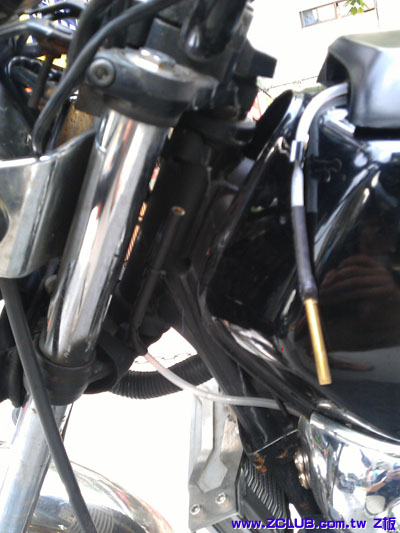

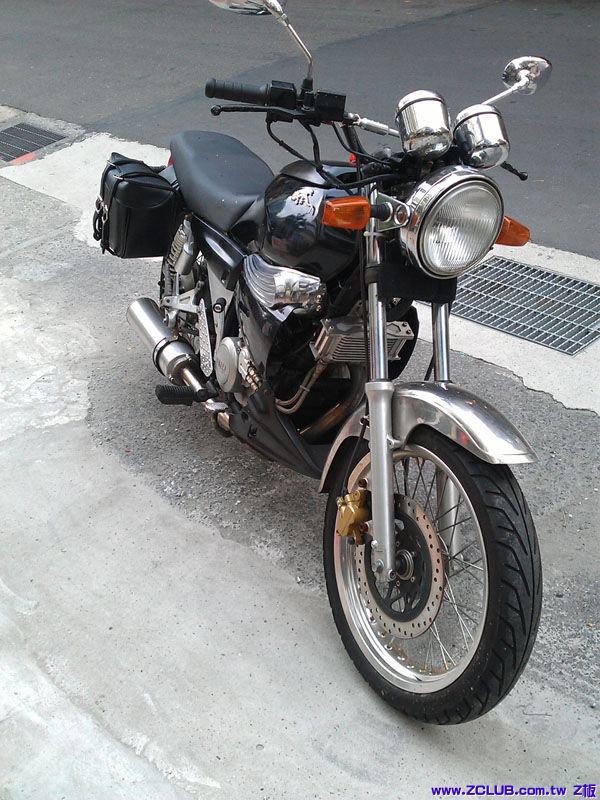

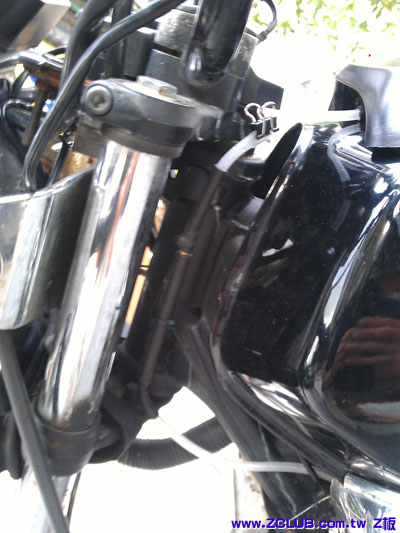

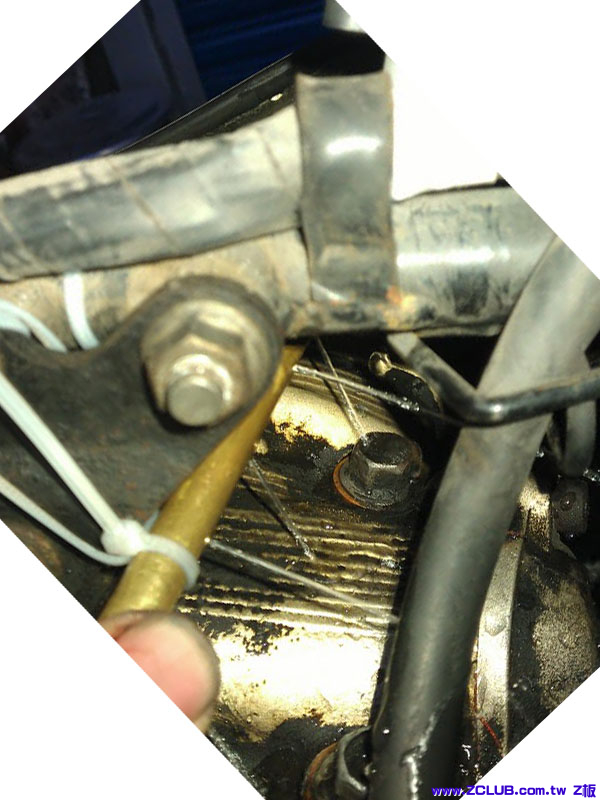

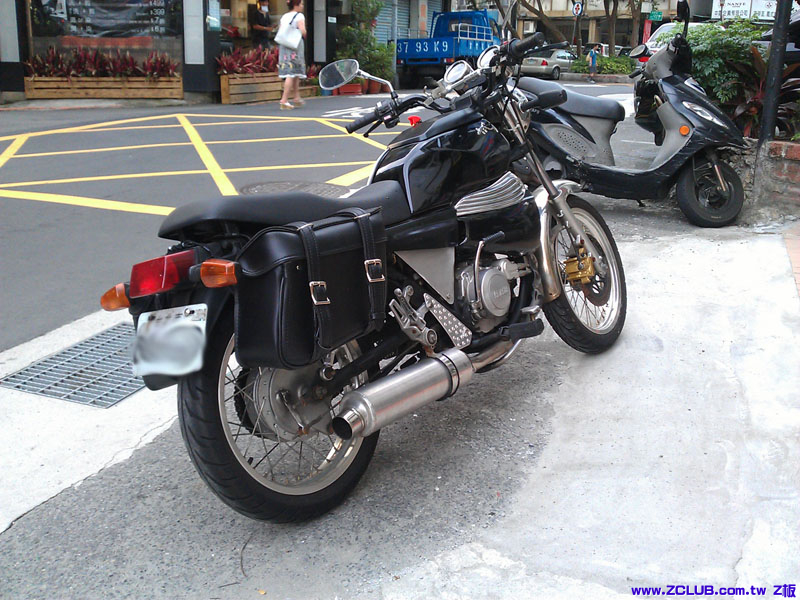

我這次沒有直接拉內管線.走最短路徑
而是繞油桶上方
目的是要做到能裝電池可快拆.另外是自己三八耍帥硬要裝個油箱蓋
照片中油箱上蓋停好車會帶走

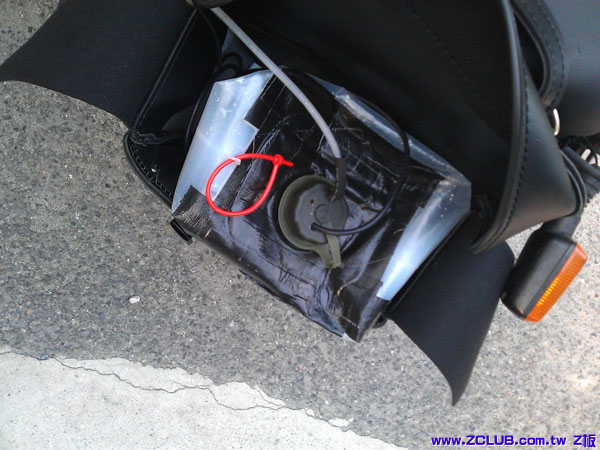

管線則是塞進鞍袋

点评

為什麼你的愛將看起來這麼大台(打滾....)  发表于 2012-7-17 21:26
我喜歡排氣管@@~~改天自己做ya  发表于 2012-7-14 23:56
回复

使用道具 举报

发表于 2012-7-14 18:43:06 | 显示全部楼层
回復 chanhonga1978 的帖子


著有點粗糙 因為不是 現成的

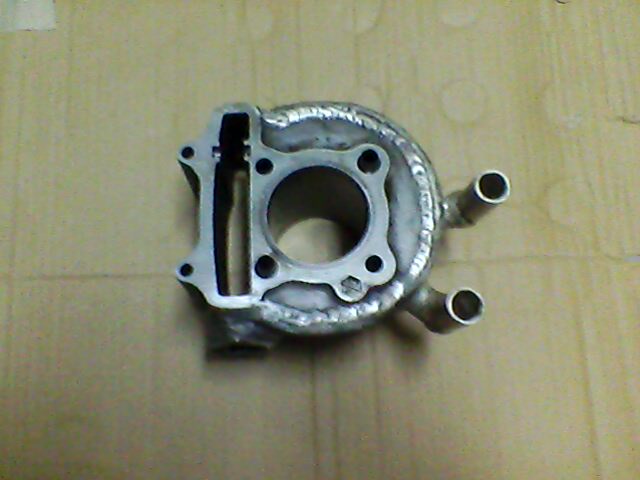

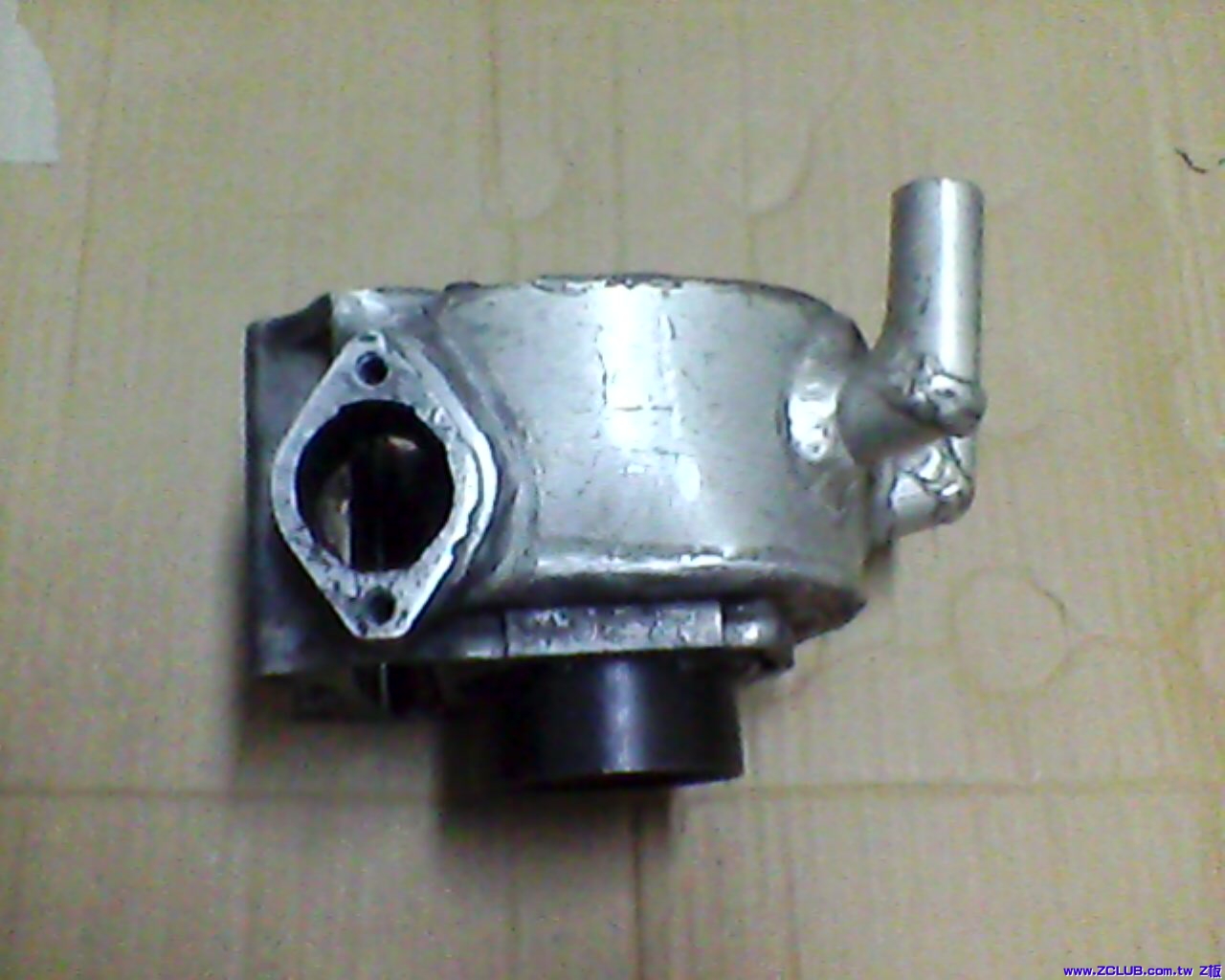

是我做的 手工焊的 著顆是gy6 汽缸 用3mm 鋁 7xxx  前後爆了3次(水箱加水一定要把空氣完全排出=.=喔)
後來改成5mm 厚度 做了著顆 用了快2年 @@既然沒爆 直到前正子 有點壓縮不夠飽 我換下來了 準備上缸套


離題了 如果把 愛將汽缸給它做水冷 效果 比板主 噴水系統 會更好點 當然著也是參考^^別在意
回复

使用道具 举报

 楼主| 发表于 2012-7-14 19:43:44 | 显示全部楼层
回復 122326978 的帖子

真是強者呀! 我這是去光華商場與愛買找一找隨便組的
改水冷不是隨便去光滑與愛買就搞的出來的吧

我噴噴水算是補強一些先天缺陷+好玩
.而且我空濾已經淘空 前方有導氣罩
散熱應該不會太艱難

点评

你!!海邊!!一定 熱呼呼 溜~ ^^我那原用gy6鋁缸+不用幾百鋁片 重點是焊!! 其實正想稿一顆 愛將缸~自己玩^^  发表于 2012-7-14 19:50
回复

使用道具 举报

发表于 2012-7-14 22:59:36 | 显示全部楼层
恩.....要不要用這裡的?那管子實在....
http://goods.ruten.com.tw/item/show?21105269448620

点评

感謝提供訊息 我已經加入追蹤了  发表于 2012-7-16 10:19
回复

使用道具 举报

发表于 2012-7-14 23:36:46 | 显示全部楼层
CatsNight 發表於 2012-7-14 00:26
我對水冷直噴沒啥興趣,不過這個點子讓我有所啟發
何不改成缸頭直噴油冷(真正的油冷)
利用愛將原有的構造,改 ...

小弟目前正在實驗中,缸頭上有足夠的空間可以打洞(直接洗一個牙鎖上冷排用的接頭在套上油管)
目前還在找要從哪出油(不是很清楚市售油冷的出油是過濾後)
回复

使用道具 举报

发表于 2012-7-15 00:50:16 | 显示全部楼层
我認為應該盡量不要生成水霧才對
車輛大多是時間是在行進中的
散發懸浮在空中的水霧
可能根本就沒有機會接觸缸頭
就被風飄散浪費掉了
所以出水口應該盡量貼近缸頭才對
順著缸頭外表流下吸熱然後氣化
減少被風吹散的機會
回复

使用道具 举报

发表于 2012-7-17 20:34:35 | 显示全部楼层
腳跟褲管有濕掉的可能
回复

使用道具 举报

发表于 2012-7-17 20:43:50 | 显示全部楼层
nirgrantha 發表於 2012-7-17 20:34
腳跟褲管有濕掉的可能

小弟目前正在實驗中,缸頭上有足夠的空間可以打洞(直接洗一個牙鎖上冷排用的接頭在套上油管)
目前還在找要從哪出油(不是很清楚市售油冷的出油是過濾後)
推推推推"""""
回复

使用道具 举报

发表于 2012-7-27 20:56:26 | 显示全部楼层
回復 chanhonga1978 的帖子

其實這篇我看了好幾遍.............最尬意的就是你油箱上那塊罩子

我也好想弄一塊........油箱看起來變超大顆的!

点评

那是很台的偽汽車引擎蓋進氣口中央車掉3CM再對接.你車子低.加上去效果應該更好.有回北部借你合看看吧  发表于 2012-7-27 21:30
那塊才剛烤漆回來....閃閃動人呀  发表于 2012-7-27 21:21
回复

使用道具 举报

发表于 2012-7-27 21:30:03 | 显示全部楼层
回復 chanhonga1978 的帖子

圖勒?圖哩?圖呢?
回复

使用道具 举报

 楼主| 发表于 2012-7-27 21:34:41 | 显示全部楼层
本帖最後由 chanhonga1978 於 2012-7-27 21:36 編輯

來了來了
現在正在想要怎麼貼貼紙

评分

1

查看全部评分

回复

使用道具 举报

发表于 2012-7-27 21:39:56 | 显示全部楼层
回復 chanhonga1978 的帖子

我突然有個很蠢的想法,用這個當作中央結合板,作一組三件式的加大愛將油箱罩

点评

感覺大魔鬼要現身了.....  发表于 2012-7-27 21:46
回复

使用道具 举报
